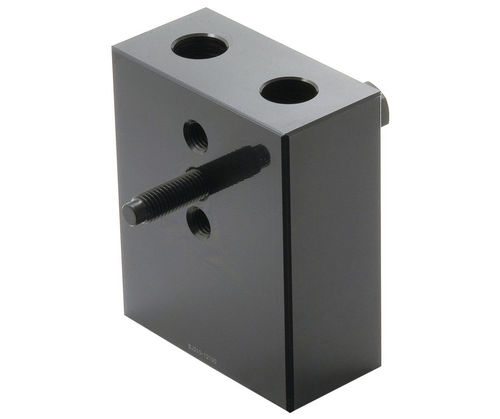

Sistema de parada de acero BJ210 series

Resumen
Estos topes laterales ajustables de perfil bajo están diseñados para el posicionamiento preciso de la pieza y para evitar vibraciones y desplazamientos durante las operaciones de mecanizado. El tope roscado permite el ajuste horizontal. La versión mini ofrece dos opciones de altura de tornillo; la versión estándar ofrece tres. También pueden utilizarse como mordazas auxiliares. Cuerpo en acero 1045; tornillo en acero 4135, templado y revenido, endurecido por inducción, con acabado óxido negro.

Tipos de producto

• BJ210 — Topes ajustables: tope en bloque, disponibles en tamaños estándar y mini
• Tope roscado para ajuste horizontal; mini: dos opciones de altura de tornillo; estándar: tres opciones de altura de tornillo; uso posible como mordaza auxiliar

Opciones de piezas / Tabla

• ID | SKU | Número de pieza | T (Métrica mm) | T1 Métrica mm | T2 Métrica mm | L mm | L1 mm | W mm | H mm | H1 mm | H2 mm | H3 mm | H4 mm | PN
  142403 | BJ210-08032 | BJ210-08032 | M8 | M8x1.25-50L | M8×1.25 | 50 | 25 | 22 | 40 | 20 | 32 | 20 | -
• 142404 | BJ210-16125 | BJ210-16125 | M16 | M16x2.00-110L | M16×2.00 | 100 | 50 | 50 | 150 | 46 | 125 | 100 | 80 |

Características / Especificaciones técnicas

• Material: cuerpo en acero 1045; tornillo en acero 4135 (templado y revenido, endurecido por inducción) con acabado óxido negro
• Función: tope lateral ajustable de perfil bajo para el posicionamiento de la pieza y la prevención de vibraciones/chasquidos durante el mecanizado
• Ajuste: tope roscado para ajustes horizontales; varias opciones de altura de tornillo según el tamaño
• Uso: puede emplearse como mordaza auxiliar
• Números de pieza / tamaños disponibles: BJ210-08032 (rosca M8, longitud 50 mm); BJ210-16125 (rosca M16, longitud 100 mm)
