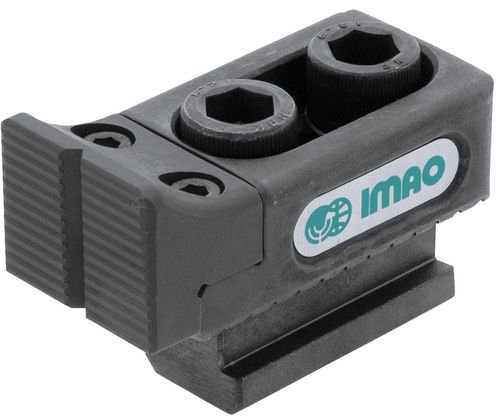

Sistema de parada de aleación BJ202 series

de acerode aleación de acero

Descripción
Este tope lateral ajustable permite la extracción e inserción rápidas de piezas. Las mordazas grandes proporcionan una mayor superficie de detención. Incluye tuerca en T y tornillo de cabeza cilíndrica para las variantes con tuerca en T. Cuerpo: acero aleado 4140 con acabado óxido negro. Mordaza serrada: acero aleado 4140, temple y revenido, acabado óxido negro. Tuerca en T: acero 1045, acabado óxido negro. Tornillo de cabeza cilíndrica: acero 4135, acabado óxido negro.

Tipos de producto

• BJ202-T — tuerca en T, serrado
• BJ202-T — tuerca en T, liso (rectificado)
• BJ202 — serrado
• BJ202 — liso

Piezas disponibles (tabla)
Encabezados: ID | SKU | Número de pieza | Rosca | L mm | L1 mm | L2 mm | W mm | W1 mm | W2 mm | W3 mm | H mm | H1 mm | H2 mm | H3 mm | H4 mm | K mm | Capacidad de carga lbs | Par admisible ft/lbs | PN
142399 | BJ202-12022T | BJ202-12022T | M12x1.75-35L | 75 | 35 | 26.5 | 35 | 20 | 22 | 14 | 25.5 | 22 | 29 | 16 | 8 | 10 | 1,660 | 66 | (none)
142400 | BJ202-16030T | BJ202-16030T | M16x2.00-45L | 95 | 47.5 | 30 | 40 | 26 | 28 | 18 | 34.5 | 30 | 38 | 20 | 10 | 14 | 2,630 | 111 | (none)

Características

• Extracción e inserción rápidas de piezas
• Mordazas grandes para mayor superficie de detención
• Incluye tuerca en T y tornillo de cabeza cilíndrica (para variantes con tuerca en T)

Materiales y acabado

• Cuerpo: acero aleado 4140, acabado óxido negro
• Mordaza serrada: acero aleado 4140, temple y revenido, acabado óxido negro
• Tuerca en T: acero 1045, acabado óxido negro
• Tornillo de cabeza cilíndrica: acero 4135, acabado óxido negro

Especificaciones técnicas

• Serie / Modelo: BJ202
• Ejemplo de variante: BJ202-T indica la versión con tuerca en T
• Roscas/longitudes típicas disponibles: M12x1.75-35L, M16x2.00-45L
• Longitudes totales (L) disponibles: 75 mm, 95 mm
• Ejemplos de capacidad de carga: 1,660 lbs (BJ202-12022T), 2,630 lbs (BJ202-16030T)
• Par admisible ejemplo: 66 ft/lbs (BJ202-12022T), 111 ft/lbs (BJ202-16030T)
• Acabado: óxido negro en componentes de acero
• Hoja de especificaciones disponible para BJ202-T (formato PDF)
