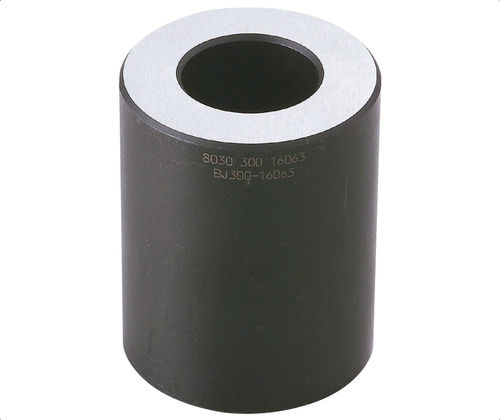

Soporte de piezas para procesar BJ300 series

de acerode roscacon altura regulable

Resumen
Se utiliza para ajustar la altura de las piezas y bloquearlas de forma segura en la posición establecida. Montaje con tornillo de cabeza cilíndrica con hexágono interior. Fabricado en acero aleado con acabado de óxido negro.

Características clave

• Montaje con tornillo de cabeza cilíndrica con hexágono interior para ajuste de altura seguro
• Construcción en acero aleado
• Acabado óxido negro para resistencia básica a la corrosión
• Disponible en varios diámetros y alturas para adaptarse a diferentes fijaciones

Opciones de pieza / Dimensiones disponibles (tabla)
ID | SKU | Número de pieza | Rosca (T) | D (mm) | H (±0,01 mm) | H1 (mm)
128468 | BJ300-08016 | BJ300-08016 | M8 | 25 | 16 | 7
128471 | BJ300-08020 | BJ300-08020 | M8 | 25 | 20 | 7
128474 | BJ300-08025 | BJ300-08025 | M8 | 25 | 25 | 7
128477 | BJ300-08032 | BJ300-08032 | M8 | 25 | 32 | 7
128479 | BJ300-08040 | BJ300-08040 | M8 | 25 | 40 | 7
128481 | BJ300-08050 | BJ300-08050 | M8 | 25 | 50 | 7
128483 | BJ300-10020 | BJ300-10020 | M10 | 32 | 20 | 9
128485 | BJ300-10025 | BJ300-10025 | M10 | 32 | 25 | 9
128488 | BJ300-10032 | BJ300-10032 | M10 | 32 | 32 | 9
128491 | BJ300-10040 | BJ300-10040 | M10 | 32 | 40 | 9

Medios
Hoja de especificaciones disponible (PDF).

Especificaciones técnicas

• Modelo: BJ300
• Función: Cilindro de soporte para ajuste de altura de piezas; se bloquea de forma segura una vez ajustado
• Material: Acero aleado
• Acabado: Óxido negro
• Tipo de montaje: Tornillo de cabeza cilíndrica con hexágono interior
• Tamaños de rosca disponibles: M8 y M10
• Diámetros del cuerpo disponibles (D): 25 mm y 32 mm
• Alturas disponibles (H): 16, 20, 25, 32, 40, 50 mm (según SKU)
• Contacto/despeje típico (H1): 7 mm para variantes M8, 9 mm para variantes M10
