Tornillo de tope BSx-SUS

de fijaciónde fijaciónmariposa

Descripción del producto

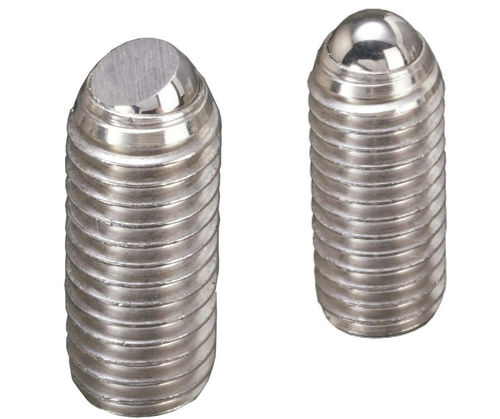

Tornillos de pulgar con casquillo esférico y bola de contacto redonda o plana. La bola plana es adecuada para soportar piezas blandas, aplicar fuerza de sujeción o sostener la pieza en ángulo. La bola gira en la cavidad al aplicarse carga, manteniendo el contacto sobre superficies móviles o contorneadas. Tornillos fabricados en acero inoxidable 304 tratado térmicamente; bola en acero inoxidable tratada a Rockwell Rc59–66.

Tipos de producto

• BSx — Cuerpo y bola en acero
• BSx-SUS — Cuerpo y bola en acero inoxidable (esta página)

Piezas disponibles (ejemplos)

• BSR4X10-SUS — Tipo A — Bola Ø 2,5 mm — Rosca M4×0,70 — D: - — L: 10,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X10-SUS — Tipo B — Bola Ø 2,5 mm — Rosca M4×0,70 — D: 2,0 mm — L: 10,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR4X16-SUS — Tipo A — Bola Ø 2,5 mm — Rosca M4×0,70 — D: - — L: 16,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X16-SUS — Tipo B — Bola Ø 2,5 mm — Rosca M4×0,70 — D: 2,0 mm — L: 16,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR4X6-SUS — Tipo A — Bola Ø 2,5 mm — Rosca M4×0,70 — D: - — L: 6,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X6-SUS — Tipo B — Bola Ø 2,5 mm — Rosca M4×0,70 — D: 2,0 mm — L: 6,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR5X12-SUS — Tipo A — Bola Ø 3,0 mm — Rosca M5×0,80 — D: - — L: 12,6 mm — L1: 1,0 mm — K: 2,5 mm
• BSF5X12-SUS — Tipo B — Bola Ø 3,0 mm — Rosca M5×0,80 — D: 2,5 mm — L: 12,0 mm — L1: 0,4 mm — K: 2,5 mm
• BSR5X20-SUS — Tipo A — Bola Ø 3,0 mm — Rosca M5×0,80 — D: - — L: 20,6 mm — L1: 1,0 mm — K: 2,5 mm
• BSF5X20-SUS — Tipo B — Bola Ø 3,0 mm — Rosca M5×0,80 — D: 2,5 mm — L: 20,0 mm — L1: 0,4 mm — K: 2,5 mm

Medios
Fichas técnicas disponibles en PDF (hoja de especificaciones del producto).

Especificaciones técnicas

• Tipo de producto: Tornillos con casquillo esférico / tornillos de pulgar con extremo de bola redonda o plana.
• Estilos: Redondo (BSR...) y Plano (BSF...).
• Serie en esta página: BSx-SUS (cuerpo y bola en acero inoxidable).
• Material del tornillo: Acero inoxidable 304 tratado térmicamente.
• Material de la bola: Acero inoxidable, tratado térmicamente a Rockwell Rc59–66.
• Diámetros típicos de la bola: 2,5 mm y 3,0 mm.
• Tamaños de rosca disponibles: M4×0,70 y M5×0,80.
• Ejemplos de longitudes totales (L): 6, 6,5, 10, 10,5, 12, 12,6, 16, 16,5, 20, 20,6 mm.
• Ejemplos de proyección de contacto (L1): 0,3 mm, 0,4 mm, 0,8 mm, 1,0 mm.
• Ejemplos de dimensión de cabeza (K): 2,0 mm, 2,5 mm.
• Función: El estilo plano es adecuado para soportar piezas blandas, aplicar fuerza de sujeción y soporte en ángulo; el casquillo esférico permite mantener el contacto en superficies móviles o contorneadas.
