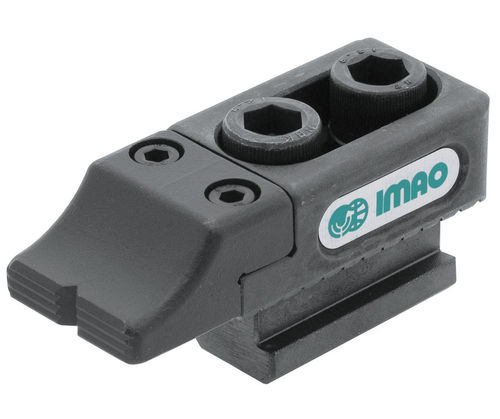

Tope amortizante de aleación de acero BJ201 series

de acero

Descripción del producto
Estos topes de posicionamiento ajustables de perfil bajo permiten un posicionamiento preciso de la pieza y mantienen el tope fuera de la zona de mecanizado. El perfil bajo facilita la extracción e inserción rápida de piezas. Cada conjunto incluye una tuerca en T y un tornillo de cabeza cilíndrica. Cuerpo y mordaza dentada fabricados en acero aleado 4140 (mordaza templada y revenida); la tuerca en T y el tornillo utilizan aceros 4145 / 4135. Todos los componentes tienen acabado en óxido negro para apariencia uniforme.

Tipos de producto

• BJ201-T — tuerca en T, dentado
• BJ201-T — tuerca en T, liso
• BJ201 — dentado
• BJ201 — liso

Opciones de piezas (tabla)

• BJ201-12022T | Rosca: M12x1.75-35L | L: 90 mm | L1: 50 mm | L2: 26,5 mm | W: 35 mm | W1: 20 mm | W2: 22 mm | W3: 14 mm | H: 25,5 mm | H1: 22 mm | H2: 10 mm | H3: 8 mm | K: 10 mm | Capacidad de carga: 1.660 lbs | Par admisible: 66 ft/lbs
• BJ201-16030T | Rosca: M16x2.00-45L | L: 115 mm | L1: 67,5 mm | L2: 30 mm | W: 40 mm | W1: 26 mm | W2: 28 mm | W3: 18 mm | H: 34,5 mm | H1: 30 mm | H2: 14 mm | H3: 10 mm | K: 14 mm | Capacidad de carga: 2.630 lbs | Par admisible: 111 ft/lbs

Materiales y acabado

• Cuerpo: acero aleado 4140, acabado óxido negro
• Mordaza dentada: acero aleado 4140, templado y revenido, acabado óxido negro
• Tuerca en T: acero 4145, acabado óxido negro
• Tornillo de cabeza cilíndrica: acero 4135, acabado óxido negro

Documentación
Especificaciones en PDF disponibles para este producto.

Características / especificaciones técnicas

• Tope de posicionamiento ajustable de perfil bajo diseñado para posicionamiento preciso y extracción/inserción rápida de piezas
• Perfil bajo para mantener el tope fuera de las operaciones de mecanizado
• Incluye tuerca en T y tornillo de cabeza cilíndrica
• Opciones de rosca/longitud y variantes dimensionales disponibles como se muestra en Opciones de piezas
• Capacidades de carga hasta 1.660 lbs (BJ201-12022T) y 2.630 lbs (BJ201-16030T)
• Par admisible: 66 ft/lbs (BJ201-12022T) y 111 ft/lbs (BJ201-16030T)
• Acabado en óxido negro en todos los componentes de acero
