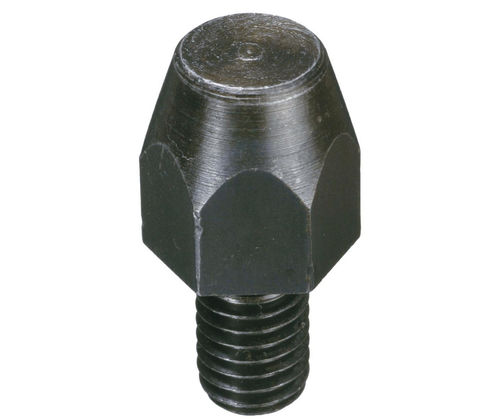

Perno de apoyo de acero BJ760 series

con agujero roscado

Descripción del producto
Estos topes roscados se usan como soportes y topes laterales en montajes de mecanizado. El diseño roscado permite la instalación directa en orificios roscados. La zona de contacto tiene un perfil cónico pequeño y liso para soporte localizado sin dañar la pieza. Fabricados en acero 1045, templado, con acabado de óxido negro para protección anticorrosión básica.

Opciones de piezas (tabla)

• 142635 | N.º pieza: BJ760-06001 | Rosca: M6x1.00 | D: 8 mm | L: 10 mm | H: 11 mm | SW: 10 mm
• 142636 | N.º pieza: BJ760-06002 | Rosca: M6x1.00 | D: 6 mm | L: 20 mm | H: 11 mm | SW: 10 mm
• 142637 | N.º pieza: BJ760-08001 | Rosca: M8x1.25 | D: 10 mm | L: 15 mm | H: 13 mm | SW: 13 mm
• 142638 | N.º pieza: BJ760-08002 | Rosca: M8x1.25 | D: 9 mm | L: 30 mm | H: 13 mm | SW: 13 mm
• 142639 | N.º pieza: BJ760-10001 | Rosca: M10x1.50 | D: 13 mm | L: 20 mm | H: 16 mm | SW: 17 mm
• 142640 | N.º pieza: BJ760-10002 | Rosca: M10x1.50 | D: 13 mm | L: 40 mm | H: 16 mm | SW: 17 mm
• 142641 | N.º pieza: BJ760-12001 | Rosca: M12x1.75 | D: 15 mm | L: 25 mm | H: 20 mm | SW: 19 mm
• 142642 | N.º pieza: BJ760-12002 | Rosca: M12x1.75 | D: 15 mm | L: 50 mm | H: 20 mm | SW: 19 mm

Tipos de producto

• Work Rests
• Tope roscado
• Acero, tratamiento térmico

Documentos

• Especificaciones (PDF disponible)

Especificaciones técnicas

• Material: acero 1045
• Tratamiento térmico: templado
• Acabado: óxido negro
• Zona de contacto: cónica, pequeña y lisa
• Montaje: roscado para instalación en orificio roscado
• Uso previsto: soportes y topes laterales en montajes de mecanizado
• Tamaños de rosca disponibles / N.º de pieza asociados: M6x1.00 (BJ760-06001, BJ760-06002), M8x1.25 (BJ760-08001, BJ760-08002), M10x1.50 (BJ760-10001, BJ760-10002), M12x1.75 (BJ760-12001, BJ760-12002)
