Elemento de apriete mecánico USC series

con control manualde enclavamiento mecánicomanual

Resumen

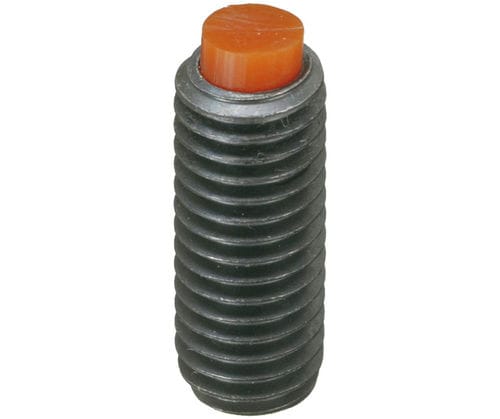

La punta de contacto de uretano de estos tornillos evita marcar las superficies de las piezas. Cuerpo de tornillo en acero 4135 templado a Rc33-39, con acabado en óxido negro. Punta de contacto en plástico de poliuretano, Shore A90, color naranja.

Tipos de producto

• USC — Tornillos de sujeción con punta de uretano

Opciones de piezas (tabla)
ID | SKU | Rosca | D (mm) | L (mm) | K (mm)
150347 | USC5X16 | M5x0.80 | 2.5 | 16 | 2.5
150348 | USC5X20 | M5x0.80 | 2.5 | 20 | 2.5
150349 | USC5X30 | M5x0.80 | 2.5 | 30 | 2.5
150350 | USC6X20 | M6x1.00 | 3.5 | 20 | 3.0
150351 | USC6X30 | M6x1.00 | 3.5 | 30 | 3.0
150352 | USC6X40 | M6x1.00 | 3.5 | 40 | 3.0
150353 | USC8X20 | M8x1.25 | 5.0 | 20 | 4.0
150354 | USC8X35 | M8x1.25 | 5.0 | 35 | 4.0
150355 | USC8X50 | M8x1.25 | 5.0 | 50 | 4.0
150338 | USC10X25 | M10x1.50 | 6.0 | 25 | 5.0

Materiales y acabado

• Cuerpo del tornillo: acero 4135, templado a Rc33-39
• Acabado: óxido negro
• Punta de contacto: poliuretano (uretano), Shore A90, naranja

Función

• La punta de uretano evita que se marquen las superficies de las piezas

Documentación
Ficha de especificaciones en PDF disponible.

Especificaciones técnicas

• Serie / Modelo: USC
• Material del cuerpo: acero 4135 (temple Rc33-39)
• Acabado superficial: óxido negro
• Material de la punta: poliuretano (uretano), Shore A90, naranja
• Propósito principal: punta de uretano protectora para evitar marcas en las piezas
• Tamaños de rosca y SKUs de ejemplo: M5x0.80 (USC5X16, USC5X20, USC5X30), M6x1.00 (USC6X20, USC6X30, USC6X40), M8x1.25 (USC8X20, USC8X35, USC8X50), M10x1.50 (USC10X25)
• Rangos dimensionales clave: D (2,5–6,0 mm según la rosca), L (16–50 mm), K (2,5–5,0 mm)
