Unidad de fijación manual QCSHL-DK

mecánicacon control manualde muelle

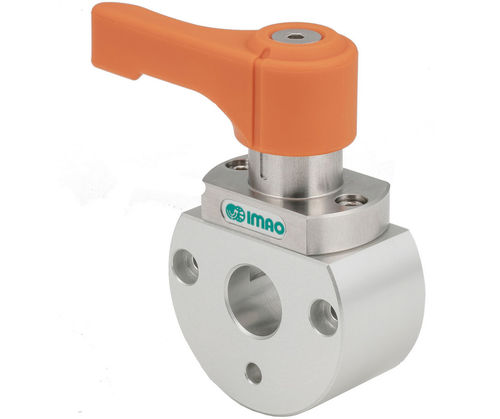

Descripción del producto
Esta unidad de sujeción con bloqueo por pulsador permite un bloqueo sin herramientas con un giro de 90° de la palanca para un ajuste rápido de deslizamiento y ángulo. La unidad preensamblada se monta directamente en ejes redondos de 14 mm, eliminando la necesidad de herrajes personalizados. Un resorte interno mantiene una fuerza de sujeción constante para evitar el apriete excesivo o insuficiente, garantizando un posicionamiento repetible en aplicaciones industriales.

Características clave

• Bloqueo sin herramientas con giro de palanca de 90° para bloqueo/desbloqueo rápido
• Unidad preensamblada para montaje directo en ejes redondos de 14 mm
• Resorte interno que mantiene la fuerza de sujeción constante para evitar sobre/infraapriete
• Diseñada para ajuste de deslizamiento y ángulo en dispositivos y conjuntos

Materiales

• Cuerpo de la abrazadera: acero inoxidable 303
• Palanca: poliamida (naranja)
• Collar: aluminio A5052 anodizado

Especificaciones técnicas

• Diámetro del orificio: 14 mm (compatibilidad de eje)
• Diámetro del orificio de montaje: 4 mm, profundidad 6 mm
• Distancia entre postes de montaje (diámetro): 46 mm
• Longitud del cuerpo: 24 mm
• Altura de la palanca: 39 mm
• Distancia entre centros de los orificios de montaje (ancho): 36 mm
• Fuerza de sujeción: 90 lbs (≈401 N)

Instalación y compatibilidad

• Preensamblada para instalación directa en ejes redondos; no requiere soportes personalizados
• Apta para guías lineales, dispositivos ajustables y montajes de posicionamiento rápido
• Asegurar el Ø14 mm del eje y usar las dimensiones de montaje especificadas para una fijación segura

Medios

• Vídeo del producto disponible
• Documento de especificaciones del producto (PDF) disponible
