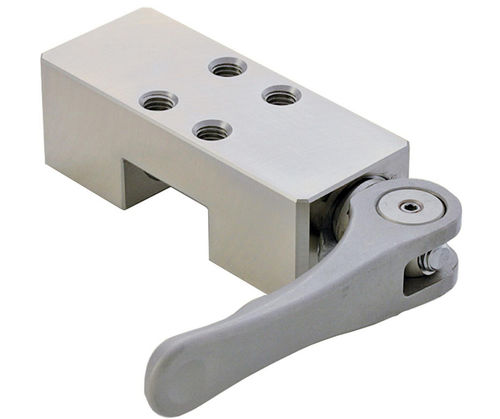

Dispositivo de bloqueo LSM series

Descripción del producto
Bloquee y desbloquee rápidamente un tope sobre un riel lineal sin herramientas mediante la maneta de cierre deslizante LSM. El mecanismo proporciona un bloqueo mecánico positivo en rieles lineales estándar y está diseñado para operaciones que requieren una maneta compacta sin giro.

Características clave

• Bloqueo/desbloqueo manual rápido mediante maneta con bloqueo deslizante.
• Resorte integrado que asegura una fuerza de apriete constante.
• Acción de bloqueo positiva adecuada para posicionado repetible y sujetado temporal.
• Diseño compacto para espacios reducidos; la maneta no gira.

Materiales y construcción

• Cuerpo: acero 1045 niquelado.
• Maneta: acero aleado 4140 niquelado, templado y revenido.
• Barra de empuje: acero 1045.
• Resistencia a la corrosión proporcionada por el niquelado; componentes dimensionados para rieles lineales industriales.

Aplicaciones

• Bloqueo de posición y sujeción temporal en guías y rieles lineales.
• Plantillas de montaje, máquinas-herramienta, dispositivos de inspección y equipos de manipulación.
• Adecuado para instalaciones con espacio limitado donde la rotación de la maneta está restringida.

Variantes y dimensiones clave

• Anchos nominales disponibles: 20 mm (LSM-20), 25 mm (LSM-25), 30 mm (LSM-30), 35 mm (LSM-35).
• Detalles de rosca: LSM-20: M5×0.80 (profundidad 10 mm); LSM-25: M6×1.00 (profundidad 12 mm); LSM-30/35: M8×1.25 (profundidad 14 mm).
• Ejemplo de dimensiones/rendimiento — LSM-30: L=90 mm, W=36 mm, H=30 mm, R=80 mm, carga de operación de la maneta 11 Lbs, fuerza de sujeción 56 Lbs. Consulte los datos de variantes para el juego completo de cotas.

Documentación y pedido

• Material disponible: hoja de especificaciones e instrucciones LSM.
• Indique el modelo (LSM-20 / LSM-25 / LSM-30 / LSM-35) y la rosca requerida al realizar el pedido.
