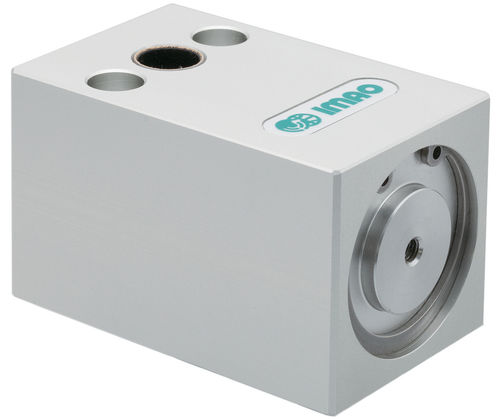

Unidad de fijación accionada neumáticamente PSLC-M

neumáticade muellede eje

Overview
Las abrazaderas de bloqueo de eje neumáticas PSLC-M permiten el bloqueo rápido y seguro de ejes deslizantes y husillos tras el ajuste de posición. El cierre por resorte se activa cuando se corta el aire y la apertura es neumática cuando se suministra aire, manteniendo la fuerza de sujeción ante posibles fugas. Las variantes PSLC-M-S admiten montaje de sensores para vigilar la condición de bloqueo. Cuerpo y cubierta en aluminio anodizado 5052A; eje de sujeción en acero 1045 con baño de níquel químico.

Product types

• PSLC — Abrazadera de bloqueo de eje neumática, cuerpo de aluminio
• PSLC-M-S — Versión con soporte para sensor para PSLC (sensor suministrado por separado)

Parts / Variants (specifications)

• PSLC10-3M | Tipo A | D: 10 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 4.5 Lbs | Carga deslizante: 180 Lbs | Diámetro de eje apto: 10 mm
• PSLC10-3M-S | Tipo B | D: 10 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 80 mm | H1: 41 mm | M: M6 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 4.5 Lbs | Carga deslizante: 180 Lbs | Diámetro de eje apto: 10 mm
• PSLC12-3M | Tipo A | D: 12 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 6.5 Lbs | Carga deslizante: 180 Lbs | Diámetro de eje apto: 12 mm
• PSLC12-3M-S | Tipo B | D: 12 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 6.5 Lbs | Carga deslizante: 180 Lbs | Diámetro de eje apto: 12 mm
• PSLC16-3M | Tipo A | D: 16 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 15.5 Lbs | Carga deslizante: 360 Lbs | Diámetro de eje apto: 16 mm
• PSLC16-3M-S | Tipo B | D: 16 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 15.5 Lbs | Carga deslizante: 360 Lbs | Diámetro de eje apto: 16 mm
• PSLC20-3M | Tipo A | D: 20 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 17.0 Lbs | Carga deslizante: 360 Lbs | Diámetro de eje apto: 20 mm
• PSLC20-3M-S | Tipo B | D: 20 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 17.0 Lbs | Carga deslizante: 360 Lbs | Diámetro de eje apto: 20 mm
• PSLC25-3M | Tipo A | D: 25 mm | L: 130 mm | L1: 95 mm | W: 80 mm | W1: 56 mm | H: 80 mm | H1: 65 mm | M: M10 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 25.8 Lbs | Carga deslizante: 500 Lbs | Diámetro de eje apto: 25 mm
• PSLC25-3M-S | Tipo B | D: 25 mm | L: 130 mm | L1: 95 mm | W: 80 mm | W1: 56 mm | H: 80 mm | H1: 65 mm | M: M10 | Presión de aire de funcionamiento: 43–100 Lbs | Par de retención: 25.8 Lbs | Carga deslizante: 500 Lbs | Diámetro de eje apto: 25 mm

Technical specifications

• Mecanismo de sujeción: cierre por resorte al cortar el aire; apertura neumática al suministrar aire (evita pérdida de fuerza por fugas).
• Compatibilidad con sensores: la versión PSLC-M-S permite montar sensores para detectar el estado de bloqueo; soportes disponibles para instalación.
• Material del cuerpo y la tapa: aluminio anodizado 5052A.
• Material y acabado del eje de sujeción: acero 1045 con recubrimiento de níquel químico.
• Diámetros nominales disponibles: 10, 12, 16, 20, 25 mm (según modelo).
• Presión de aire de funcionamiento (según tabla): normalmente 43–100 Lbs (según modelo).
• Par de retención (según tabla): 4.5–25.8 Lbs según el modelo.
• Capacidad de carga deslizante (según tabla): 180–500 Lbs según el modelo.
• Tamaños de rosca de montaje (M): M6, M8, M10 según el modelo.
