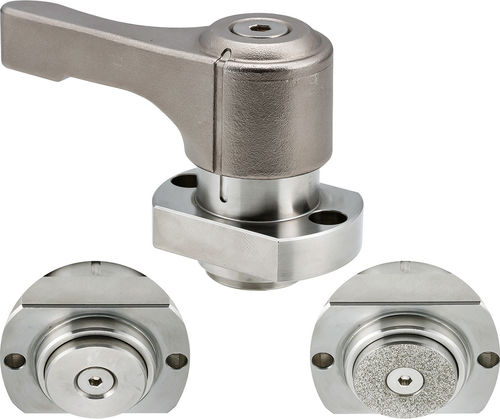

Abrazadera QCPSS series

Descripción
La abrazadera de bloqueo deslizante QCPSS ofrece bloqueo sin herramientas con un giro de 90° de la palanca para ajustes rápidos de deslizamiento y ángulo. Diseñada para aplicaciones industriales, sujeta barras cuadradas, ejes redondos y guías lineales en varias dimensiones, proporcionando una alta fuerza de sujeción y un funcionamiento repetible. Un resorte interno mantiene la fuerza de sujeción constante para evitar apriete excesivo o insuficiente; una línea de indicación y un clic audible/táctil confirman un acoplamiento seguro.

Tipos de punta disponibles

• Diamante
• Plana

Opciones de piezas / Tabla
Encabezados: ID | SKU | Número de pieza | Tipo de punta | D mm | W mm | L mm | H mm | Rosca | Fuerza de sujeción (Lbs) | Collares de eje adecuados
189506 | QCPSS2245-6-S-F | QCPSS2245-6-S-F | Plana | 22 | 45 | 32 | 52 | M4 | 247 | QCPSC2245-20, QCPSC2245-25
189507 | QCPSS2245-6-S-D | QCPSS2245-6-S-D | Diamante | 22 | 45 | 32 | 52 | M4 | 247 | QCPSC2245-20, QCPSC2245-25

Notas
Cuerpo de la abrazadera: acero inoxidable 303. Maneta: acero inoxidable 304. Collarín de eje disponible para montaje en eje redondo.

Especificaciones técnicas

• Modelo: QCPSS
• Tipo de producto: Abrazadera de bloqueo deslizante / Push lock, de servicio pesado
• Tipos de punta: Plana (minimiza daños), Diamante (mayor fuerza de sujeción)
• Material cuerpo: acero inoxidable 303
• Material empuñadura: acero inoxidable 304
• Funcionamiento: bloqueo sin herramientas con giro de 90°; resorte interno mantiene la fuerza de sujeción constante; clic audible/táctil y línea de indicación para operación segura
• Dimensiones ejemplo (variantes QCPSS2245-6): D = 22 mm, W = 45 mm, L = 32 mm, H = 52 mm
• Rosca: M4
• Fuerza de sujeción (ejemplo): 247 lbs
• Collares de eje compatibles (ejemplo): QCPSC2245-20, QCPSC2245-25
• Medios disponibles: vídeo del producto y especificaciones en PDF
