Collar de eje de aluminio QSCA series

de cauchode muellecon dispositivo de bloqueo rápido

Descripción del producto

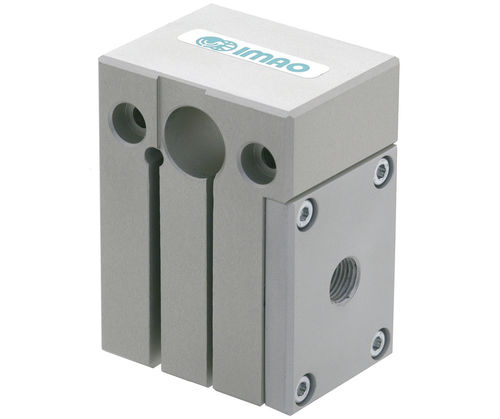

Las abrazaderas de bloqueo de eje neumáticas QSCA-N son cierres rápidos automáticos diseñados para el cambio de máquina y el bloqueo posicional de ejes y husillos deslizantes. El mecanismo realiza el cierre por resorte cuando se retira el aire y la apertura neumática cuando se suministra aire, garantizando la fuerza de sujeción incluso ante fugas de aire. El cuerpo está mecanizado en aleación de aluminio 5052A con acabado arenado; los retenes son de caucho nitrilo.

Tipos de producto

• QSCA — Abrazaderas de bloqueo de eje (neumáticas, cuerpo de aluminio)

Tabla de piezas (extracto)
Encabezados: ID | SKU | Número de pieza | D (mm) | D1 (mm) | L (mm) | L1 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | H2 (mm) | Par de sujeción | Carga de deslizamiento (Lbs) | Diámetro de eje adecuado (h6-h9)
142214 | QSCA10-N | QSCA10-N | 10 | M4 - Alzado C profundidad 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 0.7 | 33 | 10
142215 | QSCA12-N | QSCA12-N | 12 | M4 - Alzado C profundidad 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 0.9 | 33 | 12
142216 | QSCA14-N | QSCA14-N | 14 | M4 - Alzado C profundidad 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 1.0 | 33 | 14
142217 | QSCA15-N | QSCA15-N | 15 | M4 - Alzado C profundidad 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.6 | 45 | 15
142218 | QSCA16-N | QSCA16-N | 16 | M4 - Alzado C profundidad 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.8 | 45 | 16
142241 | QSCA20-N | QSCA20-N | 20 | M4 - Alzado C profundidad 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.9 | 45 | 20

Medios (documentos)

• QSCA.pdf (Especificaciones)
• QSCA-N_Instruct.pdf (Instrucciones QSNA-N para abrazadera de eje)

Especificaciones técnicas

• Funcionamiento: cierre por resorte (se cierra cuando se quita el aire) y apertura neumática (se abre cuando se suministra aire); diseño que evita la reducción de la fuerza de sujeción por fugas de aire
• Cuerpo: aleación de aluminio 5052A, acabado arenado
• Retenes / O-ring: caucho nitrilo
• Referencias disponibles y diámetros nominales adecuados: QSCA10-N (10 mm), QSCA12-N (12 mm), QSCA14-N (14 mm), QSCA15-N (15 mm), QSCA16-N (16 mm), QSCA20-N (20 mm)
• Montaje típico: avellanado M4 (profundidad del avellanado 4,5 mm) según tabla
• Longitud total (L): 45 mm o 58 mm según variante
• Valores de par de sujeción y carga de deslizamiento: ver tabla de piezas (extracto)
• Uso previsto: sujeción segura de ejes y husillos deslizantes tras el ajuste de posición para cambios de máquina
