Collar de eje de acero inoxidable QCSPL-S

de plásticode muellecon dispositivo de bloqueo rápido

Resumen del producto

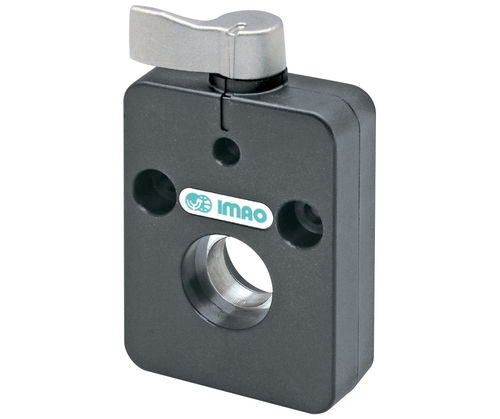

Las abrazaderas de bloqueo de eje QCSPL-S permiten bloquear rápidamente el eje de manera positiva sin herramientas. La actuación mediante empuje de la maneta fija el eje en posición; al soltar la maneta, un muelle libera el bloque y el eje queda libre. La posición de la maneta y las marcas en el cuerpo indican los estados bloqueado/desbloqueado. Los cuerpos incluyen orificios de montaje para un indicador de posición externo. Material del cuerpo: plástico reforzado con fibra de vidrio. Collarín de sujeción: acero inoxidable 630. Pomo: acero inoxidable 304.

Opciones de piezas — Tabla técnica

• 142188 — QCSPL0408-S — Rosca M4 — Para eje Ø 8 mm — Longitud cuerpo 36 mm — Par de sujeción 2.2 ft·lbs — Carga de deslizamiento 90 lbs
• 142189 — QCSPL0410-S — Rosca M4 — Para eje Ø 10 mm — Longitud cuerpo 36 mm — Par de sujeción 2.2 ft·lbs — Carga de deslizamiento 90 lbs
• 142190 — QCSPL0412-S — Rosca M4 — Para eje Ø 12 mm — Longitud cuerpo 36 mm — Par de sujeción 2.9 ft·lbs — Carga de deslizamiento 90 lbs
• 142191 — QCSPL0414-S — Rosca M4 — Para eje Ø 14 mm — Longitud cuerpo 36 mm — Par de sujeción 2.9 ft·lbs — Carga de deslizamiento 90 lbs
• 142192 — QCSPL0912-S — Rosca M5 — Para eje Ø 12 mm — Longitud cuerpo 51 mm — Par de sujeción 3.6 ft·lbs — Carga de deslizamiento 110 lbs
• 142193 — QCSPL0915-S — Rosca M5 — Para eje Ø 15 mm — Longitud cuerpo 51 mm — Par de sujeción 3.6 ft·lbs — Carga de deslizamiento 110 lbs
• 142194 — QCSPL0916-S — Rosca M5 — Para eje Ø 16 mm — Longitud cuerpo 51 mm — Par de sujeción 4.4 ft·lbs — Carga de deslizamiento 110 lbs
• 142195 — QCSPL0920-S — Rosca M5 — Para eje Ø 20 mm — Longitud cuerpo 51 mm — Par de sujeción 4.4 ft·lbs — Carga de deslizamiento 110 lbs

Medios y documentación (disponible)

• Vídeo del producto (MP4)
• Especificaciones (PDF)
• Instrucciones QCSPL Clamp (PDF)

Opciones de selección de piezas

• Para diámetro de eje (mm): 8, 10, 12, 14, 15, 16, 20
• Longitud del cuerpo (mm): 36, 51

Características / Especificaciones técnicas

• Funcionamiento: bloque de bloqueo accionado por maneta por empuje que proporciona bloqueo positivo; el muelle permite el retorno a movimiento libre al soltar la maneta.
• Material del cuerpo: plástico reforzado con fibra de vidrio.
• Collarín de sujeción: acero inoxidable 630.
• Pomo: acero inoxidable 304 (variante QCSPL-S).
• Marcas en el cuerpo que indican posiciones bloqueado/desbloqueado.
• Los cuerpos incluyen orificios de montaje para indicador de posición.
• Tamaños de rosca disponibles: M4 (diámetros pequeños) y M5 (diámetros mayores).
• El par de sujeción y la carga de deslizamiento varían según el SKU — consulte Opciones de piezas para valores por SKU.
• Diseñado para ajustes de posición frecuentes sin herramientas.
