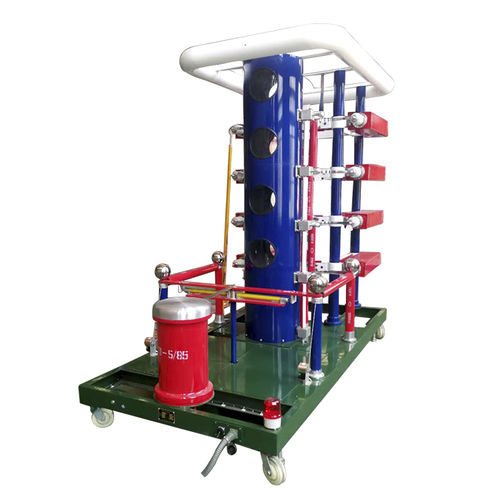

Sistema de prueba tensión de choque HZCJ

de red eléctricamodularde alta tensión

• Tensión nominal: 3000kV • Tensión nominal por etapa: 200kV × 15 niveles • Energía nominal: 450kJ • Capacitancia total: 0,1µF (30 × 3µF/100kV condensadores) • Forma de onda: impulso de rayo 1,2/50µs, impulso de maniobra 250/2500µs, onda recortada 2–6µs • Duración: ≥70 % de la tensión nominal, ciclo de operación 120s • Precisión del divisor: ≤±1 %, tiempo de respuesta ≤100ns El generador de impulsos de tensión de 3000kV Huazheng está especialmente diseñado para pruebas de equipos de alta tensión, incluyendo transformadores, aisladores, bushings y sistemas GIS. Genera ondas completas de rayo estándar, ondas de impulso de maniobra y ondas de impulso recortadas, cumpliendo estrictamente con GB/T 311, GB/T 16927 y otras normas internacionales. Con un diseño modular en torre y una construcción robusta, ofrece un rendimiento confiable para la coordinación de aislamiento y la verificación de soportabilidad de tensión tanto en laboratorios como en entornos de campo. Las principales ventajas incluyen un transformador de carga sumergido en aceite, un apilamiento de silicio rectificador de alta tensión y un sistema de carga de corriente constante para una salida estable. La estructura cuenta con 15 etapas apiladas con condensadores, resistencias y gaps de bola disparados sumergidos en aceite, lo que garantiza una sincronización confiable de las descargas. Equipado con divisores de capacidad débilmente amortiguados, dispositivo de corte y accesorios modulares, este generador proporciona una excelente fidelidad y repetibilidad de onda, siendo ideal para institutos de investigación eléctrica, fabricantes y laboratorios de pruebas de alta tensión.
