Divisor de alta tensión

de medición

Descripción general

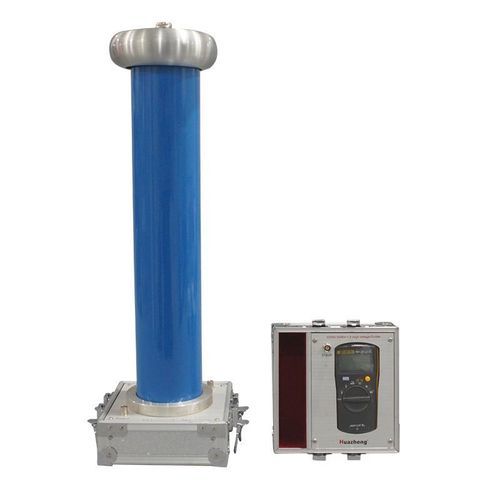

Esta serie de divisores de alta tensión CA/CC es un instrumento especializado para mediciones locales, tanto de alta tensión CC como de alta tensión CA. El equipo consta de dos partes: un dispositivo de presión y un instrumento de medición. El regulador de tensión divisor cuenta con una estructura de blindaje equipotencial balanceada, y en su interior, un cilindro aislante completamente sellado utiliza componentes electrónicos de alta calidad. El dispositivo completo ofrece pruebas precisas, buena linealidad, rendimiento estable, una estructura razonable, fácil portabilidad, operación sencilla y una pantalla intuitiva. Por lo tanto, es un instrumento de medición de campo ideal.

Características del producto
En el ámbito de las aplicaciones de alto voltaje, la precisión y la seguridad son fundamentales. Presentamos el divisor de alto voltaje, un dispositivo de última generación meticulosamente diseñado para satisfacer las exigentes necesidades de medición de alto voltaje. Tanto si trabaja en laboratorios de investigación, entornos industriales o instituciones educativas, nuestro divisor de alto voltaje está diseñado para proporcionar una división de voltaje precisa y fiable, garantizando tanto el rendimiento como la seguridad.

• Precisión inigualable: Capaz de dividir con exactitud niveles de alto voltaje en voltajes más bajos y manejables, que pueden medirse con seguridad mediante instrumentos estándar. Utiliza componentes resistivos y capacitivos de alta calidad, garantizando un error mínimo y gran estabilidad.
• Características de seguridad robustas: Incluye materiales aislantes de alta calidad y carcasas protectoras que evitan el contacto accidental con componentes de alto voltaje. Incorpora protección contra sobrecargas para proteger contra picos de voltaje inesperados.
• Aplicaciones versátiles: Idóneo para pruebas de alta tensión, calibración de instrumentos de medición, diseño de fuentes de alimentación y demostraciones educativas. Diseño compacto y portátil.
• Diseño fácil de usar: Interfaces intuitivas y etiquetado claro, simplificando la configuración y el funcionamiento. Manuales de instrucciones detallados.

Indicadores técnicos mínimos
1. Precisión e impedancia de alto voltaje
Grado de voltaje | CA/CC 50 kV | CA/CC 100 kV | CA/CC 150 kV | CA/CC 200 kV | CA/CC 300 kV
Relación de presión | 1000:1 (en todos los modelos)
Impedancia | 200 MΩ | 400 MΩ | 600 MΩ | 800 MΩ | 1200 MΩ
Exactitud (Valor de CC) | Etapa 1.0 | 1.0 Etapa | 1.0 Etapa | 1.0 Etapa | 1.0 Etapa
Exactitud (Valor de cambio) | Etapa 1.5 | 1.5ª etapa | 1.5ª etapa | 1.5ª etapa | 1.5ª etapa

2. Entorno laboral
Temperatura: 0~40°C
Humedad: inferior al 85 % de HR

3. Volumen y peso
Grado de voltaje | CA/CC 50 kV | CA/CC 100 kV | CA/CC 150 kV | CA/CC 200 kV | CA/CC 300 kV
Volumen (mm³) | 170×170×600 | 170×170×800 | 220×220×1100 | 220×220×1500 | 220×220×2100
Peso (kg) | Unos 10 | Unos 15 | Unos 20 | Unos 25 | Aproximadamente 36

Características / Especificaciones técnicas

• Instrumento especializado para mediciones de alta tensión CA y CC
• Consta de dispositivo de presión y instrumento de medición
• Estructura de blindaje equipotencial balanceada
• Cilindro aislante completamente sellado
• Componentes electrónicos de alta calidad
• Pruebas precisas y buena linealidad
• Rendimiento estable y estructura razonable
• Fácil portabilidad y operación sencilla
• Pantalla intuitiva
• Protección contra sobrecargas
• Materiales aislantes de alta calidad
• Aplicaciones: laboratorios, industria, educación
• Relación de presión: 1000:1
• Impedancia: hasta 1200 MΩ según modelo
• Exactitud: hasta 1.0 etapa (CC), 1.5ª etapa (cambio)
• Temperatura de trabajo: 0~40°C
• Humedad: <85% HR
• Volumen y peso variables según modelo
