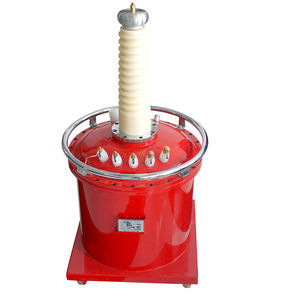

Transformador de potencia HZJ Oil Type

sumergidopara aplicaciones industrialesde alta tensión

El transformador de prueba, también conocido como booster, es un equipo de prueba fundamental utilizado por las centrales eléctricas, los sistemas de suministro y distribución eléctrica, y las unidades de investigación científica. Se utiliza para pruebas de resistencia de aislamiento en diversos productos eléctricos, equipos y materiales aislantes, evaluando el nivel de aislamiento de los productos, identificando defectos de aislamiento y midiendo la capacidad de resistencia a la tensión. Presentamos nuestro transformador de prueba de alta tensión sumergido en aceite de última generación, diseñado para cumplir con las exigentes demandas de las aplicaciones de prueba de alta tensión. Este transformador está diseñado para ofrecer un rendimiento fiable y preciso, lo que lo convierte en una herramienta esencial para probar y medir equipos y componentes de alta tensión. Estructura El transformador está construido con láminas de acero al silicio laminadas en frío de alta calidad, disponibles como transformadores de prueba de corriente alterna HZJ y transformadores de prueba de alta tensión anfibios de corriente alterna y continua HZJZ. El devanado adopta un diseño de pagoda concéntrica y cilíndrica multicapa, con el devanado de baja tensión en el interior y el devanado de alta tensión en el exterior. La cubierta exterior es portátil, con un tamaño compacto, peso ligero, apariencia atractiva y movilidad conveniente. Principio de Funcionamiento La unidad de control (equipo complementario, ver manual) está conectada a una fuente de alimentación de 220V (o superior a 10KVA, 380V). La tensión se ajusta de 0-220V/380V y se introduce en el devanado primario del transformador de prueba HZJ (HZJZ) a través de un autotransformador. Según la inducción electromagnética, el devanado secundario (alta tensión) logra una tensión proporcional al devanado primario, resultando en una tensión de alta frecuencia a la frecuencia de trabajo. Después de la rectificación por un apilamiento de silicio y el filtrado por un condensador, se obtiene una tensión de alta frecuencia de corriente continua, con una amplitud dos veces la de la frecuencia de trabajo. Esta serie incluye tres tipos: corriente alterna (YDJ), corriente alterna y continua (HZJZ), y la posibilidad de conectar HZJ, HZJZ con un interruptor de 200V para transformador de excitación en serie. Parámetros Técnicos 1. Parámetros técnicos de los transformadores de prueba de corriente alterna de la serie HZJ: Modelo | Capacidad (KVA) | Salida de Tensión de Alta Frecuencia (KV) | Corriente de Salida de Alta Frecuencia (mA) | Entrada de Tensión de Baja Frecuencia | Relación | Temperatura (℃) elevada/30 min HZJ-1.5 | 1.5 | 50 | 30 | 200V | 500 | 10 HZJ-3 | 3 | 50 | 60 | 200V | 500 | 10 HZJ-5 | 5 | 50 | 100 | 200V | 500 | 10 HZJ-10 | 10 | 50 | 200 | 200/400V | 500 | 10 HZJ-20 | 20 | 50 | 400 | 400V | 500 | 10 HZJ-30 | 30 | 50 | 600 | 400V | 500 | 10 HZJ-40 | 40 | 50 | 800 | 400V | 500 | 10 HZJ-50 | 50 | 50 | 1000 | 400V | 500 | 10 Nota: La tensión de entrada de 100KVA y superior puede aumentarse a 3000V o según lo propuesto por los usuarios. 2. Parámetros técnicos de los transformadores de prueba de corriente alterna y continua HZJZ: Modelo | Capacidad (KVA) | Salida de Tensión de Alta Frecuencia (KV) AC/DC | Corriente de Salida de Alta Frecuencia (mA) AC/DC | Entrada de Baja Presión | Relación | Temperatura (℃) elevada/30 min HZJZ-1.5 | 1.5 | 50/70 | 30/15 | 200V | 500 | 10 HZJZ-3 | 3 | 50/70 | 60/15 | 200V | 500 | 10 HZJZ-5 | 5 | 50/70 | 100/15 | 200/400V | 500 | 10 HZJZ-10 | 10 | 50/70 | 200/100 | 400V | 500 | 10 HZJZ-20 | 20 | 50/70 | 400/100 | 400V | 500 | 10 Características Clave: - Diseño sumergido en aceite para mejorar el aislamiento y la refrigeración - Salida de alta tensión para pruebas exhaustivas - Estructura portátil y compacta - Rendimiento fiable y preciso - Adecuado para pruebas de CA y CC (dependiendo del modelo) Aplicaciones: - Pruebas de aislamiento de productos y equipos eléctricos - Pruebas de materiales aislantes - Medición de resistencia a la tensión y capacidad - Investigación y desarrollo en ingeniería eléctrica Especificaciones Técnicas (ejemplos): - Modelo: HZJ-1.5 a HZJ-250 (varias capacidades) - Capacidad: 1.5 KVA a 250 KVA - Salida de Tensión de Alta Frecuencia: 50 KV a 250 KV (dependiendo del modelo) - Corriente de Salida: 30 mA a 2500 mA (dependiendo del modelo) - Tensión de Entrada: 200V/400V (dependiendo del modelo) - Aumento de temperatura: 10℃ (30 minutos)
