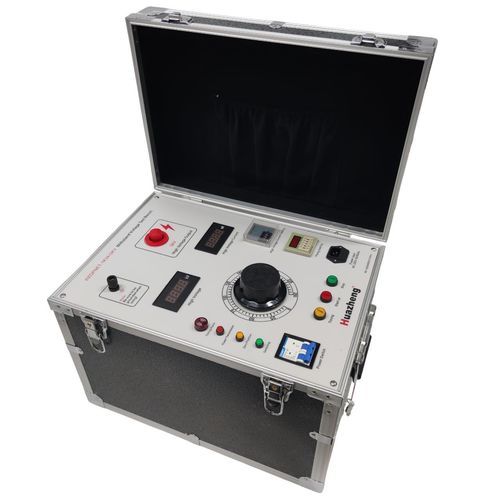

Comprobador de rigidez dieléctrica HZGPNET-1KVA/3KV

de impulsión de tensiónde aislamiento eléctricode cables

Descripción general del producto
El instrumento presenta un diseño atractivo, con la tensión de salida mostrada en un tubo digital, lo que permite una lectura clara, intuitiva y precisa. Cada parámetro se introduce mediante un pequeño teclado, lo que facilita su uso. El dispositivo integra tecnología avanzada, una distribución lógica, alta precisión, gran fiabilidad y un mantenimiento sencillo.

El instrumento presenta un diseño integrado que combina la caja de control y la tensión de prueba. La protección contra sobrecorriente se ajusta mediante un dial, y la unidad es compacta y ligera. Conocido como un pequeño amplificador de CA/CC, sirve como equipo de prueba básico para usuarios como centrales eléctricas, sistemas de suministro y distribución de energía e instituciones de investigación científica. Se utiliza para realizar pruebas de rigidez dieléctrica bajo tensiones específicas en diversos productos eléctricos, componentes y materiales aislantes, evaluando el nivel de aislamiento del producto, identificando defectos de aislamiento y midiendo la capacidad de soportar sobretensiones.

Características de rendimiento del producto

• La tensión soportada de CA del instrumento se puede aumentar hasta 3 kV CA, 0,33 A CA.
• El dispositivo presenta un diseño portátil con chasis de aleación de aluminio, que proporciona una gran capacidad antiinterferencias, una estructura compacta y una apariencia elegante. Resuelve eficazmente la necesidad de realizar pruebas de tensión continua en entornos donde los requisitos de capacidad no son elevados.
• El instrumento utiliza un dial digital para la temporización, protegiendo eficazmente el objeto de prueba contra daños por fallos accidentales. También incluye una función de ajuste de tiempo para situaciones de aislamiento y resistencia a la tensión que requieren una temporización específica.
• La disposición única del voltímetro y del amperímetro permite al operador leerlos de un vistazo.

Indicadores técnicos del producto
1. Tensión de funcionamiento del instrumento: CA 220 V ±10 %
2. Precisión de la prueba del instrumento: Corriente alterna: 1,5 niveles
Tensión CA: Nivel 1,5
3. Rango de salida del instrumento:
Potencia de salida: 1 kVA
Corriente de salida: 0,33 A
Tensión de salida: 3 kV
4. Ajuste de hora: 0-99 segundos, 0-99 minutos, 0-99 horas
5. Ajuste de la corriente de salida del instrumento: 1 kVA máximo no debe superar los 333 mA.

Cómo usar el producto

• Primero, conecte los cables de prueba a la salida del equipo de prueba de alta tensión y, simultáneamente, conecte la tierra utilizando cables de cobre desnudo de al menos 2,5 milímetros cuadrados para garantizar su seguridad. Ajuste la corriente y, a continuación, aumente la tensión. El dispositivo protegerá contra sobretensiones.
• Ajuste el tiempo con el dial (el interruptor se incrementa en unidades de 0 y 10 segundos de derecha a izquierda; por ejemplo, 10 segundos se muestran como "1" y "0"). El ajuste máximo es de 99 segundos y debe realizarse antes de la prueba. No pulse el interruptor de temporización después; de lo contrario, el tiempo configurado podría ser incorrecto.
• Tras comprobar que el cableado es correcto, conecte la alimentación y encienda el interruptor. El indicador de encendido (verde) y el indicador de cero (amarillo) deberían estar encendidos. Si el indicador de cero no se enciende, vuelva a poner a cero el regulador de voltaje.
• Una vez encendida la luz amarilla, pulse el botón "Inicio". El indicador de salida (rojo) debería encenderse. Si no lo hace, pulse el botón "Parar/Reiniciar" y, a continuación, pulse de nuevo el botón "Inicio".
• Cuando la luz roja se enciende, el voltaje puede comenzar a aumentar. Preste mucha atención al alto voltaje y la corriente. Cuando se alcance el voltaje de prueba nominal, pulse el interruptor de temporizador para iniciar el cronómetro; el alto voltaje se desconectará automáticamente después del tiempo programado. Si el alto voltaje y la corriente caen repentinamente a cero durante el aumento de voltaje, esto indica que el producto bajo prueba ha fallado o que la corriente programada es demasiado baja, lo que activa la protección contra sobrecorriente.
• Una vez transcurrido el tiempo, ajuste el regulador de voltaje a la "posición cero". Después de completar la prueba, apague el interruptor de alimentación.

Entorno de uso del producto

• Temperatura ambiente: de 0 a 40 °C
• Altitud: -
• Humedad relativa: -
• El lugar de trabajo debe estar libre de polvo químico y materiales explosivos que puedan afectar significativamente el aislamiento.

Precauciones de uso del producto

• Antes de utilizar el comprobador de tensión de resistencia, lea atentamente las siguientes precauciones:
• Utilice un enchufe de tres orificios con una conexión a tierra adecuada.
• El terminal de tierra del instrumento debe estar conectado de manera confiable a la tierra (no a la línea neutra).
• Los operadores deben usar guantes aislantes y tener tapetes aislantes debajo de sus pies.
• Antes de encender el instrumento, asegúrese de que la perilla de "ajuste de voltaje" esté girada en sentido contrario a las agujas del reloj hasta el final.
• No toque el dispositivo bajo prueba ni los cables de prueba mientras haya salida de voltaje. Asegúrese de que no haya una salida de alto voltaje al conectar el objeto de prueba.
• Evite cortocircuitos entre el terminal de salida de alto voltaje y el cable de tierra para prevenir accidentes.
• En caso de accidente, corte inmediatamente el suministro eléctrico.
• Cuando utilice un mando a distancia para realizar pruebas, tenga mucho cuidado para evitar peligros.
• Cuando el instrumento está sin carga y se ajusta el alto voltaje, la corriente de fuga indicada es una corriente de arranque normal y no afecta la precisión de la prueba.
• Mantenga el instrumento en buen estado, evitando la luz solar directa y su uso o almacenamiento en ambientes cálidos, húmedos y polvorientos. Los operadores deben desconectar la alimentación del instrumento al abandonar sus puestos.

Características / Especificaciones técnicas

• Modelo: HZGPNET-1KVA/3KV
• Marca: Huazheng
• Tensión de funcionamiento: CA 220 V ±10 %
• Precisión de la prueba: Corriente alterna: 1,5 niveles; Tensión CA: Nivel 1,5
• Potencia de salida: 1 kVA
• Corriente de salida: 0,33 A
• Tensión de salida: 3 kV
• Ajuste de hora: 0-99 segundos, 0-99 minutos, 0-99 horas
• Corriente máxima de salida: 333 mA
• Chasis de aleación de aluminio, portátil
• Protección contra sobrecorriente ajustable
• Diseño integrado de caja de control y tensión de prueba
• Lectura digital de parámetros
