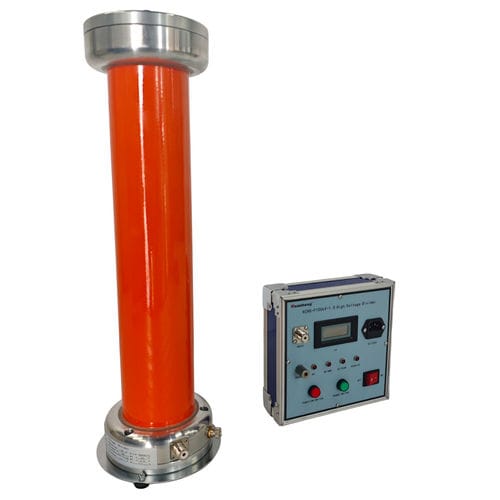

Divisor de alta tensión HZHG-F 1.0

de medición

El kilovoltímetro digital CA/CC consta de dos partes principales: un divisor de alta tensión y un kilovoltímetro digital. El divisor de alta tensión es de tipo resistivo-capacitivo pasivo, construido con resistencias de deriva de baja temperatura de precisión y condensadores de alta calidad. El kilovoltímetro digital incluye un circuito de valor eficaz (RMS), un circuito de medición de valor de pico y un voltímetro digital. El divisor de alta tensión se conecta al kilovoltímetro digital mediante un cable coaxial. El alto voltaje se reduce a un valor de muestra mediante el divisor de tensión y luego se alimenta al voltímetro digital. Mediante el selector de funciones, el voltímetro puede mostrar la tensión CC, la tensión efectiva (RMS) CA, el valor de pico CA y el valor pico a pico CA, ofreciendo alta precisión de medición y facilidad de uso. Preparación antes de la prueba (medición) 1. Ubicación del divisor de alto voltaje: El divisor de alto voltaje debe estar correctamente ubicado. Asegúrese de que haya suficiente espacio libre con respecto a los objetos circundantes. El espacio libre mínimo no debe ser inferior a la altura del divisor de alto voltaje. 2. Conexión a tierra: Los terminales de tierra tanto de la base del divisor de tensión como del voltímetro digital deben estar conectados de forma confiable a tierra mediante un cable de cobre trenzado. 3. Conexión de la señal de medición: El cable coaxial de medición suministrado está específicamente diseñado para conectar la salida de señal de voltaje de la base del divisor a la entrada de señal del voltímetro digital.
