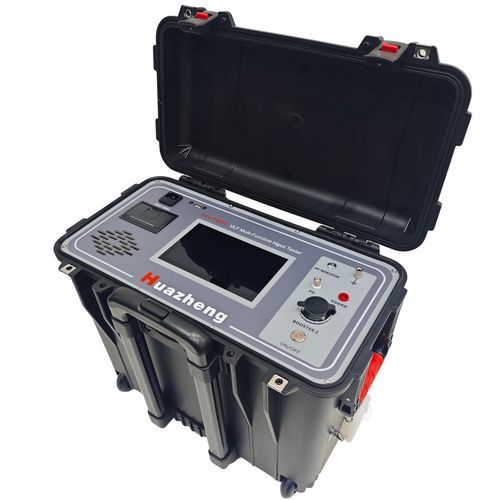

Dielectrímetro CA VLF

DCde alta tensiónportátil

Descripción
El probador Hipot VLF multifunción Huazheng es un equipo industrial de ensayo de alta tensión para pruebas de rigidez dieléctrica en VLF, medición de Tan Delta y diagnósticos opcionales (CC, descargas parciales) en cables y componentes HV. Emplea conversión de frecuencia digital controlada por microcontrolador para automatizar la subida/bajada de tensión, la medición y la protección, con muestreo directo en el lado HV y regulación en lazo cerrado.

Características principales

• Conversión automática de frecuencia VLF (0,1 Hz – 0,01 Hz) con control microcontrolador para subida/bajada de tensión y protecciones.
• Diseño totalmente electrónico, compacto, con pantalla táctil a color que muestra la forma de onda y parámetros de prueba.
• Muestreo directo de tensión y corriente HV; realimentación en lazo cerrado para evitar incremento capacitivo en salida.
• Protección inteligente: cálculo automático de umbrales de sobretensión/sobrecorriente según la capacitancia de la muestra y la tensión de ensayo; desconexión automática ante fallos (sobretensión, sobrecorriente, baja resistencia, arco).
• Opciones de salida HV hasta 150 kV en configuraciones específicas.

Aplicaciones

• Ensayos de tensión de ruptura dieléctrica en cables de media/alta tensión (fábrica y campo).
• Diagnóstico de aislamiento en accesorios de cable, terminaciones, empalmes y motores.
• Puesta en servicio, mantenimiento rutinario y pruebas de aceptación en instalaciones eléctricas e industriales.

Modelos / Tensiones típicas
30 kV (pico) — frecuencia auto 0,1 Hz–0,01 Hz; carga ≤ 10 µF; máquina todo-en-uno ≈ 30 kg — para sistemas hasta ~10 kV
40 kV (pico) — frecuencia auto 0,1 Hz–0,01 Hz; carga ≤ 10 µF; máquina todo-en-uno ≈ 30 kg — para sistemas hasta ~10 kV
50 kV (pico) — frecuencia auto 0,1 Hz–0,01 Hz; carga ≤ 6 µF; máquina todo-en-uno ≈ 35 kg — para sistemas hasta ~20 kV
60 kV (pico) — frecuencia auto 0,1 Hz–0,01 Hz; carga ≤ 5 µF; máquina todo-en-uno ≈ 35 kg — para sistemas hasta ~25 kV
80/90 kV (pico) — variantes con transformador elevador de dos etapas; carga y peso según configuración — para ensayos de mayor tensión

Especificaciones técnicas

• Tensión de salida nominal: 30–90 kV pico (según modelo).
• Frecuencia de salida: conversión automática 0,1 Hz – 0,01 Hz.
• Capacidad de carga: depende del modelo (ver ejemplos).
• Resolución voltaje AC: 0,1 kV; precisión: ±3 %.
• Resolución corriente AC: 0,1 mA; precisión: ±3 %.
• Error de pico y distorsión de forma de onda: ≤ 3 %.
• Condiciones de trabajo: -10 °C a +40 °C; humedad ≤ 85 % HR.
• Alimentación: normalmente 230 V ±5 % 50 Hz (opciones 120 V ±5 % 60 Hz).
• Detección de puesta a tierra: subida de tensión desactivada si no hay conexión a tierra correcta.

Opciones y observaciones

• Módulos opcionales: ensayo CC, pérdida dieléctrica (Tan Delta), medida de descargas parciales, mediciones de capacitancia y resistencia de aislamiento durante la prueba.
• Para tensiones >60 kV pueden emplearse unidades con transformador elevador en serie para aumentar capacidad de carga manteniendo el peso controlado.
