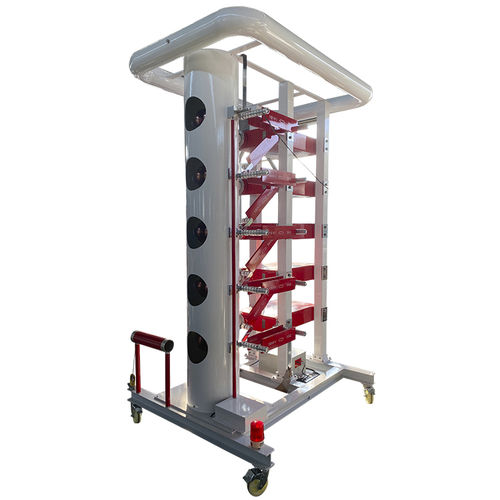

Sistema de prueba eléctrico HZCJ

tensión de choquein situde alta tensión

• Tensión nominal: 900kV • Tensión por etapa: 150kV × 6 niveles • Energía nominal: 67,6kJ • Capacitancia total: 0,167µF (12 × 2µF/75kV condensadores) • Forma de onda: impulso de rayo 1,2/50µs, impulso recortado 2–6µs • Precisión del divisor: ≤±1 %, tiempo de respuesta ≤100ns • Ciclo de operación: ≥70 % de la tensión nominal, servicio continuo 120s El generador de impulsos de tensión de 900kV Huazheng está diseñado para pruebas estándar de onda completa de rayo e impulsos recortados en transformadores, reactores, pasatapas, aisladores, pararrayos y otros aparatos de alta tensión hasta la clase de 20kV. Construido en cumplimiento de GB/T 311, GB/T 16927, JB/T 7616 y otras normas internacionales relacionadas, proporciona formas de onda de prueba altamente precisas y repetibles para la coordinación de aislamiento y pruebas de soportabilidad. Los condensadores inmersos en aceite, resistencias de precisión y gaps de bola disparados garantizan una sincronización confiable y una larga vida útil bajo condiciones de prueba exigentes. El sistema adopta una unidad de carga de corriente constante con transformador inmerso en aceite, rectificador de alta tensión y mecanismo de conmutación de polaridad para una operación estable y flexible. La consola avanzada integra adquisición de datos, control por fibra óptica, visualización de formas de onda y generación automática de informes, garantizando seguridad y eficiencia para el operador. Con un rendimiento confiable, estructura compacta y conformidad con estrictos estándares de prueba, el generador de 900kV Huazheng es una elección ideal para empresas eléctricas, institutos de investigación y laboratorios de alta tensión.
