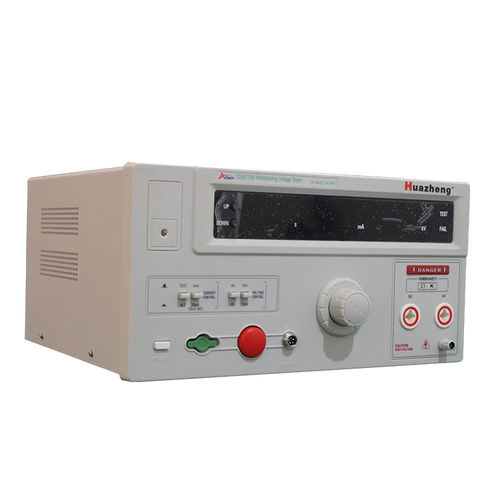

Dielectrímetro de alta tensión CS2671AX

DCCA

Descripción general
El medidor de tensión de ruptura es un instrumento utilizado para medir la densidad de tensión soportada. Permite comprobar de forma visual, precisa, rápida y fiable la tensión de ruptura, la corriente de fuga y otros índices de seguridad eléctrica de diversos objetos, y puede funcionar como fuente de alimentación de alta tensión CC (CA) para probar el rendimiento de componentes y del instrumento completo.

Características del producto
Breve introducción: El comprobador de tensión de la serie CS267X está diseñado conforme a los requisitos de las normas de seguridad internacionales y nacionales, como IEC, BS, UL, JIS, etc. Su tensión soportada oscila entre 3 kV y 20 kV, y la corriente de fuga entre 0 y 200 mA, pudiendo ajustarse a requisitos específicos. Este instrumento es adecuado para todo tipo de electrodomésticos, fuentes de alimentación, cables, transformadores, terminales de conexión, aparatos eléctricos de baquelita de alta tensión, interruptores, tomas de corriente y enchufes, motores, lavavajillas, lavadoras, secadoras centrífugas, hornos microondas, máquinas electromagnéticas, hornos eléctricos, hornillos eléctricos, arroceras eléctricas, televisores, ventiladores eléctricos, equipos médicos, equipos de ingeniería química e instrumentos electrónicos.
Se utiliza en medidores, máquinas completas, etc., para proporcionar protección contra sobretensiones en sistemas eléctricos robustos y para comprobar la corriente de fuga. También es un instrumento indispensable para la experimentación con sobretensiones en laboratorios de investigación científica y departamentos de supervisión técnica.
Los productos de la serie CS267X de probadores de tensión de resistencia, basados en la introducción y asimilación de los probadores de tensión de resistencia avanzados a nivel mundial, se combinan con una gran cantidad de casos de uso prácticos de usuarios chinos para mejorarlos y perfeccionarlos.
CS2670A, CS2670A-1, CS2670AX, CS2670Y, CS2671AX, CS2671BX, CS2671TX, CS2672BX, CS2672CX, CS2672DX, CS2673X, CS2674AX, etc., son productos de la serie de comprobadores de tensión de resistencia totalmente digitales, desarrollados recientemente. Tanto la tensión de prueba como el tiempo de permanencia de la corriente de fuga se muestran digitalmente. La corriente de fuga se puede ajustar de forma continua y opcional de 0,1 mA a 100 mA según las diferentes normas de seguridad y los distintos requisitos de los usuarios. La precisión del tiempo de permanencia se ha incrementado a más de ±1% y el rango de prueba se ha ampliado a 99 s.
La función es más completa y práctica, y la corriente de fuga real de los valores del objeto medido se reflejan en la pantalla de corriente de fuga para determinar qué productos presentan una mejor resistencia a la tensión en comparación con diferentes lotes de productos similares o de otros fabricantes, garantizando así el correcto funcionamiento y la seguridad de sus productos. Además, la visualización digital de la corriente de fuga permite visualizar simultáneamente su funcionamiento y, por extensión, medir la tensión inversa y la corriente de fuga inversa de un rectificador de silicio de alta tensión, así como la tensión inversa y la corriente de fuga inversa de un tubo de alta resistencia a la tensión de un dinatrón.

Teoría de funcionamiento
El probador de resistencia de aislamiento consta de un circuito de elevación de tensión, un circuito detector de corriente de fuga y un medidor indicador. El circuito de elevación de tensión permite calibrar y suministrar la tensión de prueba requerida; la corriente de fuga permite ajustar la corriente de ruptura (o protección); el medidor indicador muestra directamente el valor de la tensión de prueba y el valor de la corriente de fuga (o el valor de corriente de ruptura preestablecido). Una vez que el dispositivo bajo prueba (DUT) alcanza el tiempo regulado bajo la acción de la tensión de prueba, el instrumento interrumpe la tensión de prueba de forma automática o manual. Si se produce una ruptura dieléctrica y la corriente de fuga supera la corriente de ruptura preestablecida, el instrumento puede interrumpir automáticamente la tensión de salida y emitir una alerta para confirmar si el DUT supera la prueba de resistencia de aislamiento.

Normas

• IEC 60065: Seguridad para aparatos electrónicos de audio, vídeo y similares
• IEC 60204-1: Seguridad de las máquinas
• IEC60335-1: Seguridad de los aparatos eléctricos domésticos y similares
• IEC60598-1: Seguridad de los equipos de iluminación
• IEC60601-1: Seguridad de los equipos electromédicos
• IEC60950: Seguridad de los equipos de tecnología de la información
• IEC61010-1: Seguridad para equipos eléctricos de medición, control y uso en laboratorio
• IEC61131-2: Seguridad para autómatas

Lista de modelos y parámetros técnicos principales

• CS2671AX: CA: 10 kV, 20 mA; CC: 10 kV, 10 mA
• Voltaje de salida: 0.00~10.00 kV
• Potencia de salida máxima: 100 VA
• Corriente máxima: 20 mA (CA), 10 mA (CC)
• Rango actual: 2 mA, 20 mA (CA); 2 mA, 10 mA (CC)
• Forma de onda: onda sinusoidal
• Distorsión de onda: ≤5%
• Tiempo de prueba: 0,0 s ~ 999s (0 = continuar)
• Voltímetro: Rango 0,00 kV ~ 10,00 kV; Exactitud ±(5%+5 palabras); Resolución 10 V; Valor mostrado: RMS
• Amperímetro: Rango de medición CA: 0,100 mA ~ 20,00 mA; CC: 0,100 mA ~ 10,00 mA; Resolución: 2 mA: 1 µA, 20 mA: 10 µA; Exactitud: ±(5%+5 palabras)
• Minutero: Rango 0,0 s ~ 999s; Resolución mínima 0,1 s; Exactitud ±(1%+50 ms)
• Interfaz remota: Sí

Características / Especificaciones técnicas

• Serie: CS267X
• Modelo: CS2671AX
• Tensión soportada: 3 kV a 20 kV
• Corriente de fuga: 0 a 200 mA (ajustable)
• Visualización digital de tensión y corriente de fuga
• Aplicaciones: electrodomésticos, fuentes de alimentación, cables, transformadores, terminales, aparatos eléctricos, motores, equipos médicos, etc.
• Normas internacionales: IEC, BS, UL, JIS
• Protección automática ante sobrecorriente
• Alta precisión en el tiempo de prueba
• Interfaz remota disponible
