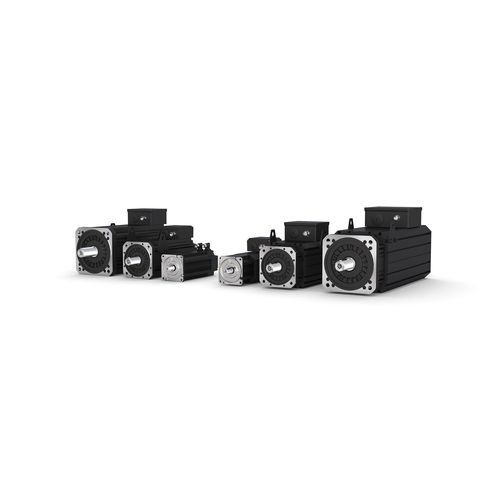

Servomotor 24 V DL series

400Vcon frenocon codificadores

Resumen
Cuando se requieren altas prestaciones, los servomotores síncronos de imán permanente KEB de la serie DYNAMIC LINE (DL3, DL4) son adecuados. La gama cubre un amplio intervalo de par y múltiples opciones de refrigeración e integración: DL4 aprox. 11–520 Nm, DL3 aprox. 0,2–70 Nm. Los DL3 y DL4 están disponibles sin ventilación o con refrigeración por aire forzado; los DL4 ofrecen además refrigeración líquida. Los motores pueden combinarse con reductores mediante adaptadores para configuraciones específicas.

Aspectos destacados

• Servomotores síncronos de imán permanente para aplicaciones servo exigentes
• Alta densidad de potencia según tamaño
• Varias opciones de configuración (refrigeración, frenos, codificadores)
• Preparados para integración con controladores de accionamiento KEB (F6 / S6)

DYNAMIC LINE DL4 — Datos técnicos (extracto)
Velocidad del motor: 1.000–3.000 rpm · Tensión de sistema: 400 V
Tamaño | Par M0
SE | … 48 Nm
SF | … 172 Nm
SG | … 520 Nm

DYNAMIC LINE DL4 — Opciones / Características

• Refrigeración: sin ventilación, refrigeración por aire forzado; DL4 adicionalmente: refrigeración líquida
• Preparado para integración eléctrica y funcional con los controladores F6 / S6
• Opciones de codificador disponibles (resolver, codificadores absolutos, HIPERFACE®)

Freno

• Freno de imán permanente o freno de muelle
• Tensión de alimentación: 24 V CC
• Ejemplos de pares de freno por tamaño: SE = 32 Nm (imán permanente), SF = 130 Nm (imán permanente), SG (muelle) = 350 Nm (SG 2 & 4) / 700 Nm (SG 6 & 8)

Encoder

• Resolver: opcional, disponible con seguridad funcional
• Encoder absoluto: singleturn o multiturn; interfaz HIPERFACE® disponible

Accesorios

• Ventilación forzada (aumenta el par de bloqueo y el par nominal); conexión: 1 × 230 V
• Cables de potencia/encoder y interfaces adaptadoras para integración con reductores y accionamientos

Refrigeración líquida

• Opción adicional de refrigeración del motor (DL4)
• Mayor rendimiento continuo en comparación con versiones con aire forzado
• Diseñado para máquinas y sistemas con circuitos de refrigeración líquida

DYNAMIC LINE DL3 — Datos técnicos (extracto)
Velocidad del motor: 1.000–8.000 rpm · Tensión de sistema: 400 V (tamaños A–F) / 230 V (tamaño 0)
Tamaño | Par M0
0_SMHF | … 0,5 Nm
A_SMHF | … 1,2 Nm
B_SMHF | … 3,2 Nm
C_SMHF | … 5,6 Nm
D_SMHF | … 11,4 Nm
E_SMHF | … 29 Nm
F_SMHF | … 72 Nm

Aplicación e integración
Los motores DL3 y DL4 están diseñados para aplicaciones servo de alto rendimiento en entornos industriales. Se combinan con reductores y están preparados para el cableado e integración funcional con los variadores KEB COMBIVERT (F6, S6). Adaptadores y accesorios facilitan la integración en sistemas.

Características / Especificaciones técnicas

• Nombre de la serie: DYNAMIC LINE (DL3, DL4)
• Tipo de motor: servomotor síncrono de imán permanente
• Par nominal DL4: aprox. 11–520 Nm (según tamaño SE / SF / SG)
• Par nominal DL3: aprox. 0,2–70 Nm (tamaños 0 / A / B / C / D / E / F)
• Opciones de refrigeración: sin ventilación, aire forzado, refrigeración líquida (DL4)
• Opciones de freno: imán permanente o freno de muelle (24 V CC)
• Opciones de encoder: resolver (opcional con Safety), absoluto singleturn/multiturn, HIPERFACE®
• Rangos de velocidad: DL4 ~1.000–3.000 rpm; DL3 ~1.000–8.000 rpm
• Preparados para integración con variadores KEB COMBIVERT (F6 / S6)
