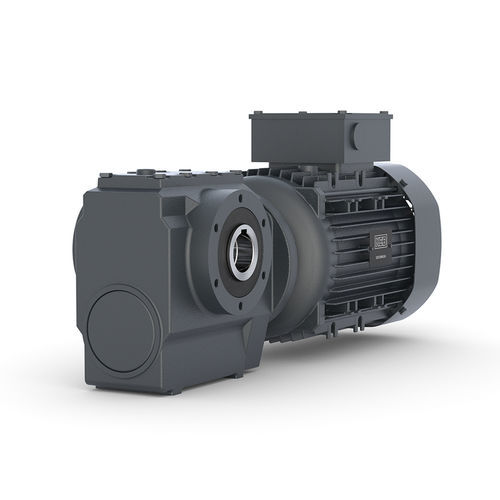

Motorreductor de servomotores S_D/ S_TA series

de tornillo sin finde engranaje helicoidalangular

Descripción del producto
Los reductores de tornillo sin fin (motores reductorios) proporcionan una alta relación de reducción en una disposición angular y compacta, adecuada para aplicaciones a baja velocidad como mezcladores y transportadores. La serie S modular abarca las medidas S0–S4 y permite combinar distintos adaptadores de motor o ejes de entrada libres según los requisitos de instalación.

Aplicaciones y adaptadores de motor

• Adaptadores posibles para motores IEC
• Motores NEMA
• Servomotores

Puntos destacados

• Diferentes versiones de carcasa y ejes de salida
• Opción de eje de salida por ambos lados
• Rodamientos reforzados
• Sellado mejorado para reducir fugas y ruido

Datos técnicos (tabla resumen)
Reductor | T2 [Nm] | Relación (multietapa) | P1 [kW] | Eje de salida / eje hueco (H)
S0 | 55 | 5.09 … 189.00 | 0.75 | Ø 20 x 40, H Ø 20
S1 | 162 | 7.00 … 168.00 (9,007.5) | 1.5 | Ø 25 x 50, H Ø 25
S2 | 295 | 6.85 … 207.20 (13,901) | 3 | Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
S3 | 540 | 13.33 … 271.60 (18,745) | 4 | Ø 40 x 80, H Ø 40
S4 | 1,160 | 14.07 … 247.58 (20,360) | 7.5 | Ø 50 x 100, H Ø 50

Tipos de construcción / Opciones
Las construcciones disponibles incluyen montaje con pie, montaje sobre eje (con o sin brazo de reacción), montaje con brida y combinaciones con área de pie adicional. Las opciones de eje incluyen eje hueco (con o sin manguito de ajuste) y variantes de eje de salida macizo.

Ejemplos / Variantes de producto
Designación ilustrativa: Helical worm geared motor S22B DM90LB4 (ejemplo).

Características / especificaciones técnicas

• Rango de par por tamaño: 55 Nm (S0) hasta 1.160 Nm (S4)
• Potencia máxima de entrada (ejemplos): hasta 7,5 kW (S4)
• Rangos de reducción por tamaño según tabla
• Compatibilidad de potencia de motor: aprox. 0,12 kW a 7,5 kW (sistema modular)
• Compatibilidad de adaptadores: IEC, NEMA y servomotores
• Opciones de carcasa y eje: versiones con eje hueco (H) y eje macizo, opción de manguito de ajuste
• Características de diseño: rodamientos reforzados y sellado mejorado para funcionamiento con bajo nivel de ruido
