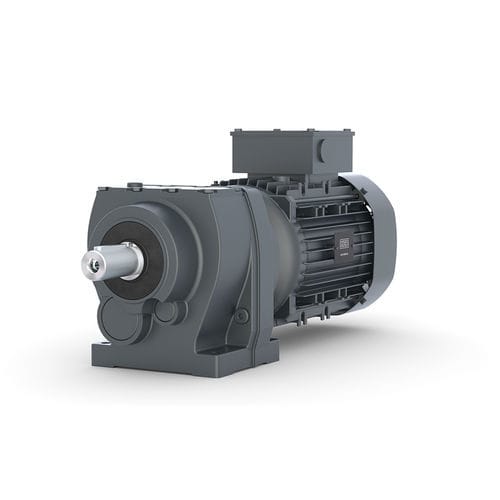

Motorreductor asíncrono G_D / G_TA series

ACcon imán permanentede dientes rectos

Descripción del producto Los reductores coaxiales helicoidales de las series G_D… / G_TA… ofrecen una solución compacta y eficiente para una amplia variedad de aplicaciones industriales. En combinación con motores KEB de hasta 45 kW se permiten distintas combinaciones de accionamiento. El rango de par abarca desde 60 Nm hasta 13.600 Nm, con relaciones de reducción finamente escalonadas para la transmisión de potencia y velocidad. El diseño modular y las numerosas opciones facilitan soluciones adaptadas a diferentes instalaciones.

Disposición axial / construcción Accionamientos con ejes paralelos en disposición clásica con eje de salida macizo. Las unidades de la serie G pueden suministrarse con adaptadores para distintos estándares de motor o con eje de entrada libre en lugar del motor.

Adaptadores de motor

• Motores IEC
• Motores NEMA
• Servomotores

Puntos destacados

• Versiones con soporte de pies o brida
• Bajo juego de dientes
• Rodamientos reforzados
• Sellado mejorado

Datos técnicos (resumen)

• G0 | T2: 60 Nm | Relación: 3,46 … 72,75 | P1: 0,75 kW | Eje de salida: Ø 20 x 40
• G1 | T2: 117 Nm | Relación: 3,37 … 115,34 (6.085,3) | P1: 1,5 kW | Eje de salida: Ø 20 x 40
• G2 | T2: 235 Nm | Relación: 3,49 … 153,41 (10.074) | P1: 3 kW | Eje de salida: Ø 25 x 50
• G3 | T2: 480 Nm | Relación: 3,56 … 177,27 (11.893) | P1: 5,5 kW | Eje de salida: Ø 30 x 60, Ø 35 x 70
• G4 | T2: 875 Nm | Relación: 3,61 … 210,05 (12.756) | P1: 11 kW | Eje de salida: Ø 40 x 80
• G5 | T2: 1.630 Nm | Relación: 3,85 … 186,77 (13.862) | P1: 18,5 kW | Eje de salida: Ø 50 x 100
• G6 | T2: 2.800 Nm | Relación: 3,96 … 221,95 (14.755) | P1: 22 kW | Eje de salida: Ø 60 x 120
• G7 | T2: 4.880 Nm | Relación: 4,34 … 250,97 (19.566) | P1: 30 kW | Eje de salida: Ø 75 x 140
• G8 | T2: 8.900 Nm | Relación: 5,92 … 186,96 (19.895) | P1: 45 kW | Eje de salida: Ø 90 x 170
• G9 | T2: 13.600 Nm | Relación: 5,43 … 157,04 (22.255) | P1: 90 kW | Eje de salida: Ø 110 x 210

Opciones / Tipos de construcción Versiones disponibles: montaje sobre pies (G_A), montaje en brida (G_C), montaje combinado pie‑brida (G_E).

Características / Especificaciones técnicas

• Designación de la serie: G_D… / G_TA…
• Rango de par: 60 Nm a 13.600 Nm
• Potencia de entrada máxima por tamaño: desde 0,75 kW (G0) hasta 90 kW (G9)
• Relaciones disponibles: rangos multietapa mostrados por tamaño (ver datos técnicos)
• Opciones de montaje: pies, brida, pies‑brida
• Diámetros de eje de salida según tamaño (ej.: Ø 20 x 40 a Ø 110 x 210)
• Compatible con adaptadores para motores IEC, NEMA y servomotores
• Principales ventajas: diseño compacto en relación al par, bajo juego, rodamientos reforzados, sellado mejorado
