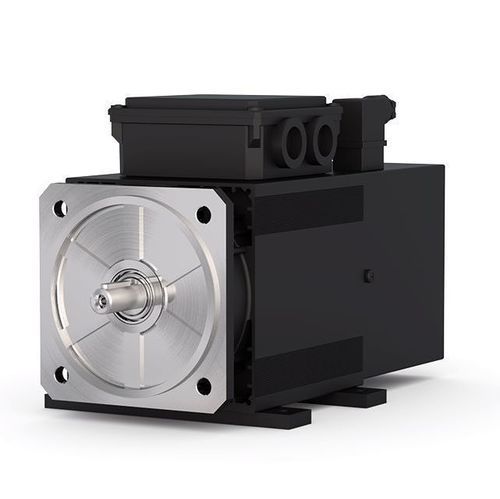

Motor AC AL4

asíncronode inducción3 fases

Resumen
La serie AL4 de KEB es una familia de motores asíncronos trifásicos (jaula de ardilla) diseñada específicamente para funcionamiento con inversores conforme a IEC 60034‑25. La serie ofrece configuración de 4 polos en cinco tamaños que cubren un rango de potencia de 0,37 kW a 55 kW y está disponible en las clases de protección IP54 e IP23.

Fabricante / Diseño
Los motores son fabricados por Brusatori para KEB. El diseño AL4 proporciona una relación potencia/tamaño optimizada para motores de inducción y un comportamiento dinámico estable ante variaciones de velocidad y par en una amplia banda de velocidades. Existen configuraciones estándar y la serie puede adaptarse a requisitos específicos del cliente. Es adecuada para aplicaciones en máquinas y sistemas y como opción de retrofit para motores de corriente continua.

Integración de accionamiento
Los motores AL4 están diseñados para integrarse con variadores, por ejemplo COMBIVERT F6. Los sistemas pueden suministrarse sin encoder o con encoder; se pueden proporcionar cables de encoder prefabricados bajo pedido. Motor y variador están armonizados para lograr alta eficiencia y una puesta en marcha simplificada.

Puntos destacados

• Motores servocontrolados asíncronos para operación con inversor
• Buena dinámica y controlabilidad en una amplia gama de velocidades
• Diseño compacto para el rango de potencia 0,37 kW a 55 kW
• Compatible con controladores COMBIVERT F6 para configuraciones de servosistema
• Apto para aplicaciones generales en máquinas y sistemas; opción de sustitución para accionamientos CC

Datos técnicos (tabla resumen)
Altura/tamaño | Velocidades nominales n_nom [rpm] | Par nominal T_n [Nm]
71/C | 1.300 … 3.000 | 2,5 … 4
80/D | 1.300 … 2.900 | 5 … 8
90/E | 1.300 … 3.000 | 10 … 29
100/G | 500 … 3.000 | 3 … 41
132‑IP54/H | 1.100 … 3.200 | 72 … 180
132‑IP23/H | 1.100 … 3.200 | 94 … 244

Propiedades (resumen)
Construcción | IM B5 para 71/C, 80/D, 90/E
| IM B35 para 100/G, 132/H
Refrigeración | IC 416 (IP54); IC 06 (IP23) según IEC EN 60034‑6
Eje | con chaveta (opción: eje sin chaveta)
Clase de equilibrado | G 2.5 según ISO 1940‑1 (con media chaveta CEI 2‑23)
Clase de protección | IP54 para 71/C, 80/D, 90/E, 100/G, 132/H; IP23 para 132/H
Aislamiento de bobinado | Clase H según CEI EN 60034‑1
Clase térmica | Clase F según CEI EN 60034‑1
Protección térmica | Contacto cerrado 140 ±5 °C, máx. 250 Vac / 6 Aac
Rangos de temperatura | Operación: +5 °C a +40 °C; Almacenamiento: -20 °C a +70 °C
Posición de montaje | todas
Color | negro RAL 9005

Opciones

• Construcción IM B3 / B35 / B14 para 71/C, 80/D, 90/E
• Eje sin chaveta
• Rodamiento de rodillos para 100/G y 132/H
• Freno de retención por muelle
• Enrollado especial – tensión / frecuencia adaptadas
• Sello de aceite lado A
• Encoder incremental, programable (de 0 a 10.000 ppr)
• Sinus‑Encoder 1 Vpp – 1024 ppr
• Encoder absoluto Singleturn / Multiturn (Hiperface)
• Resolver 2 polos, 7 Vrms, relación de transmisión 0,5

Documentación
Catálogo y manuales de producto disponibles para la serie AL4 (catálogo AC Servo motors series AL4 y manual Brusatori).

Características / especificaciones técnicas

• Familia / serie: serie AL4 (motores AC servo / asíncronos)
• Diseñado para operación con inversor (IEC 60034‑25)
• Motores asíncronos trifásicos con rotor en jaula
• Diseño de 4 polos
• Rango de potencia: 0,37 kW a 55 kW
• Clases de protección: IP54 e IP23 (según versión)
• Refrigeración: IC 416 para versiones IP54, IC 06 para versiones IP23
• Velocidades nominales y pares nominales por tamaño: ver tabla de Datos técnicos arriba
• Clase de aislamiento de bobinado H; clase térmica F
• Clase de equilibrado: G 2.5 (ISO 1940‑1)
• Protección térmica: contacto cerrado 140 ±5 °C (máx. 250 Vac / 6 Aac)
• Temperatura de operación: +5 °C a +40 °C; Almacenamiento: -20 °C a +70 °C
• Posiciones de montaje: todas; diseños brida/pie IM B5 / IM B35 / opciones IM B3 / B14
• Opciones de encoder (incremental, sinus, absoluto Hiperface), resolver y freno de mantenimiento
• Fabricante de motores: Brusatori (producido para KEB)
