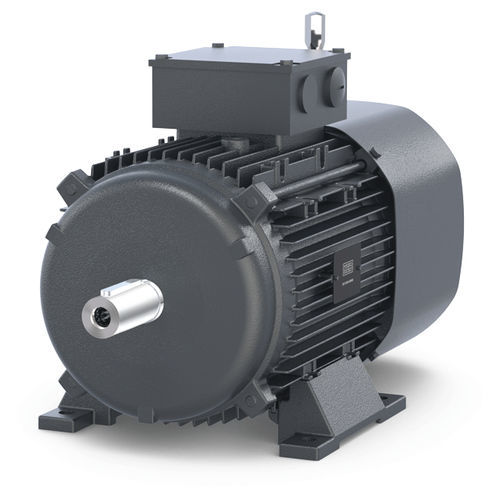

Motor asíncrono D series

trifásicode inducción690 V

Descripción del producto
Los motores asíncronos trifásicos KEB (series DM / DA) son motores de baja tensión, universales, aptos para funcionamiento directamente en red (IE2/IE3) o controlados por variador. Versiones 4 polos, diseño modular para adaptación a entornos industriales exigentes y soluciones de sistema personalizadas.

Puntos destacados

• Amplia gama de tensiones y certificaciones internacionales
• Preparados para uso con variadores KEB COMBIVERT F6 y S6
• Modulares y configurables individualmente
• Fabricados MADE IN GERMANY

Datos técnicos - Potencia en funcionamiento a 50 Hz 4 polos IE2 / IE3
Tamaño | Potencia
DM63 | 0,18 kW
DM71 | 0,37 kW
DM80 | 0,75 kW
DM90 | 1,5 kW
DM100 | 3 kW
DM112 | 4 kW
DM132 | 7,5 kW
DM160 | 15 kW
DA180 | 22 kW
DA200 | 30 kW
DA225 | 45 kW

Frenos
Frenos de muelle COMBISTOP
Tensión: 230 V AC, 400 V AC o 24 V DC
Par máximo [Nm] por tamaño
B02 | 5 Nm
B03 | 10 Nm
B04 | 20 Nm
B05 | 36 Nm
B06 | 70 Nm
B07 | 100 Nm
B08 | 150 Nm
B09 | 250 Nm
B10 | 500 Nm

Frenos electromagnéticos COMBINORM B
Tensión: 24 V DC
Par [Nm] por tamaño
CN06 | 7 Nm
CN07 | 15 Nm
CN08 | 30 Nm
Otras versiones y opciones disponibles bajo petición

Opciones de encoder

• Encoder incremental: 5 a 5.000 ppr
• Tipos de señal: TTL y HTL
• SinCos con funciones de seguridad
• Encoders absolutos: BiSS C, SSI

Opciones de ventilación / ventilador

• Ventilador integrado
• Ventilación forzada
• Sin ventilador (cerrado)
• Ventilador metálico, alta inercia

Tensiones disponibles y certificaciones
Δ/Y 230/400 V 50 Hz // Y 460 V 60 Hz → Europa: CE
Δ/Y 400/690 V 50 Hz // Δ 460 V 60 Hz → América del Norte: UL (C+US) & EE
Δ/Y 220/380 V 60 Hz → China: CCC & CEL
Δ/Y 290/500 V 50 Hz → otras regiones bajo petición
Y 575 V 60 Hz → ATEX posible

Opciones
Opciones modulares para adaptación a medida; coordinación y soluciones integradas con variadores (motor + variador).

Especificaciones técnicas

• Series: DM / DA (motores asíncronos trifásicos)
• Número de polos: 4 polos
• Rango de potencia: 0,18 kW a 45 kW (según tamaño)
• Eficiencia: IE2 / IE3 en red; compatible con variador
• Preparados para variadores KEB COMBIVERT F6 y S6
• Opciones de freno: COMBISTOP (muelle), COMBINORM (electromagnético)
• Encoders: incremental (5–5000 ppr) TTL/HTL, SinCos (seguridad), absoluto BiSS C / SSI
• Variantes de ventilador: integrado, forzado, cerrado, metálico/alta inercia
• Tensiones / certificaciones: CE, UL (C+US), CCC, CEL, ATEX (seleccionables)
• Diseño: robusto para entornos exigentes; modular y configurable
• Fabricación: Made in Germany
