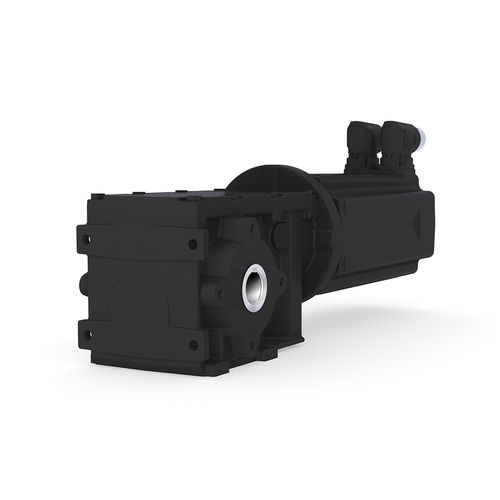

Motorreductor asíncrono K_D / K_TA series

de servomotoresde engranaje helicoidalcon engranajes espirocónicos

Descripción del producto
Los reductores cónicos helicoidales Serie K transmiten par en disposiciones de salida en ángulo recto. Están diseñados para montaje compacto en espacios reducidos y ofrecen alta eficiencia en un amplio rango de par (aprox. 55–12.200 Nm). Combinados con accionamientos adecuados, pueden alcanzar potencias de entrada de hasta 45 kW. Disponibles versiones con salida por ambos lados y distintas configuraciones de carcasa para facilitar la integración industrial.

Adaptadores de motor

• Motores IEC
• Motores NEMA
• Motores servo

Puntos destacados

• Diferentes versiones de ejes de salida y carcasas
• Opción de eje de salida a doble cara
• Rodamientos reforzados para cargas elevadas
• Mejor sello para entornos exigentes
• Bajo juego de engranajes para posicionamiento preciso

Datos técnicos (extracto)
K0 | T2 = 58 Nm | Relación 3,56 … 44,20 | P1 = 0,75 kW | Salida Ø 20 x 40, H Ø 20
K1 | T2 = 110 Nm | Relación 3,38 … 54,90 (3.959,5) | P1 = 1,5 kW | Salida Ø 25 x 50, H Ø 25
K2 | T2 = 205 Nm | Relación 5,07 … 102,27 (5.483,4) | P1 = 3 kW | Salida Ø 25 x 50, H Ø 25
K3 | T2 = 400 Nm | Relación 5,14 … 120,13 (8.059,3) | P1 = 4 kW | Salida Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
K4 | T2 = 745 Nm | Relación 5,69 … 151,92 (10.485) | P1 = 7,5 kW | Salida Ø 40 x 80, H Ø 40
K5 | T2 = 1.430 Nm | Relación 5,69 … 138,94 (11.426) | P1 = 15 kW | Salida Ø 50 x 100, H Ø 50
K6 | T2 = 2.550 Nm | Relación 6,35 … 160,53 (13.818) | P1 = 22 kW | Salida Ø 60 x 120, H Ø 60
K7 | T2 = 4.880 Nm | Relación 7,29 … 183,21 (14.283) | P1 = 30 kW | Salida Ø 75 x 140, H Ø 70
K8 | T2 = 7.960 Nm | Relación 8,11 … 144,68 (16.285) | P1 = 45 kW | Salida Ø 90 x 170, H Ø 90
K9 | T2 = 12.200 Nm | Relación 8,22 … 137,36 (19.466) | P1 = 90 kW | Salida Ø 110 x 210, H Ø 100

Versiones del reductor

• Montaje con base — K_A
• Montaje enchufable — K_B
• Enchufable con brazo de par — K_BT1
• Montaje con brida — K_C
• Enchufable más superficie de base — K_D
• Brida más superficie de base — K_E

Opciones de eje de salida

• Eje hueco (estándar)
• Eje macizo — designación: V
• Eje hueco con disco de contracción — designación: S

Especificaciones técnicas

• Rango de par: aprox. 55 a 12.200 Nm
• Potencia de entrada: hasta 45 kW según tamaño y configuración
• Disposición en ángulo recto con alto rendimiento
• Múltiples variantes de montaje y eje para integración flexible
• Adaptadores para motores IEC, NEMA y servomotores
• Características de diseño: rodamientos reforzados, sellado mejorado, bajo juego
