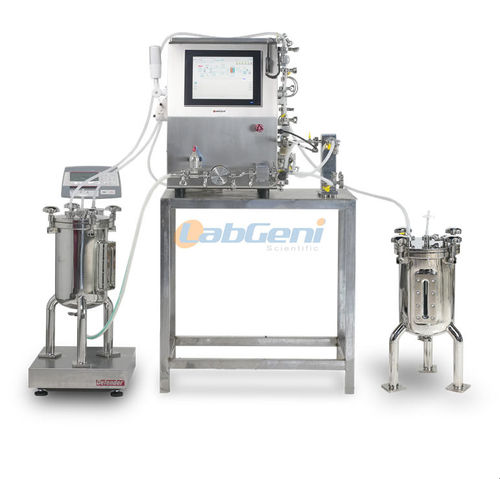

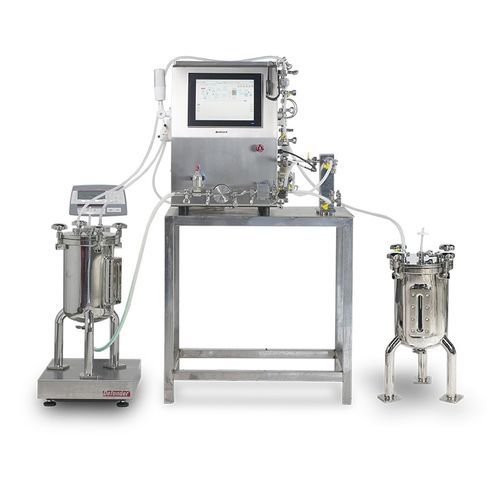

Unidad de ultrafiltración de membrana BIO-TFF series

de placascon bomba de filtradopara líquido

Resumen

• Apto para paquetes de membrana de 0,1 y 0,5 m²
• Control automático de presión y caudal (control TMP)
• Bomba de diafragma de cuatro pistones (marcas Alemania/China)
• Caudalímetro importado (Alemania/Japón)
• Bomba peristáltica de alta precisión para recirculación
• Depósito monocapa o con camisa en AISI 316/AISI 316L
• Opciones: agitación, sistema de pesaje, monitorización de concentración de proteínas, electrodos de pH y conductividad

Detalles del producto
El sistema está diseñado para procesos downstream de productos biológicos como purificación, clarificación, concentración e intercambio de buffer. Presenta un diseño semiautomático con regulación automática del TMP, funciones de concentración automática, recolección en diafiltración automática y registro continuo de datos para trazabilidad.

Ventajas del sistema

• Diseño de tuberías optimizado para minimizar volúmenes de circulación y retención
• Diseño de tubería conforme a la norma ASME BPE
• Célula de flujo con sensor y cuerpo de válvula multicanal para eliminar zonas muertas
• Diseño modular para facilitar carga/descarga y uso flexible en laboratorio
• Múltiples módulos opcionales para requisitos de uso avanzados
• Caudalímetro importado para monitorización precisa de concentrado y permeado
• Paquetes multissensor opcionales (conductividad, pH, UV, concentración de proteínas)
• Sistema operativo integrado BIO-TFF Intelix® con interfaces de visualización y operación independientes
• Operación sencilla: configurar parámetros clave y ejecutar; admite control por múltiples puntos finales y operación desatendida
• Control TMP automatizado con alarmas, monitorización en línea, registro de datos y visualización de curvas

Especificaciones principales
Área de membrana admitida: 0,1 m² – 0,5 m²
Tanque de recirculación: AISI 316L; volumen: 10 L; velocidad de agitación: 0–1000 rpm
Bomba principal: bomba de diafragma de cuatro pistones; velocidad: 0–3000 rpm; caudal: 0–180 L/h
Bomba peristáltica: velocidad 0–60 rpm; caudal hasta 186 L/h
Flujo de alimentación: 0–3 L/min
Presión de trabajo: 0–6 bar
Rango de temperatura del proceso: 0–65 °C
Volumen mínimo de circulación: 120 ml
Volumen de retención: 29 ml
Interfaz: 1/2"
Materiales en contacto con el fluido: AISI 316L, PTFE, EPDM

Lista de opciones
CÓDIGO: DESCRIPCIÓN
BIOTFFAUT001: Paquete de membrana plana (0,1 m², 0,5 m²)
BIOTFFAUT002: Columna de fibra hueca
BIOTFFAUT003: Monitorización de concentración de proteínas
BIOTFFAUT004: Electrodo de conductividad
BIOTFFAUT005: Electrodo de pH
BIOTFFAUT006: Sistema de agitación para tanque
BIOTFFAUT007: Sistema de pesaje
BIOTFFAUT008: Tanque con camisa
BIOTFFAUT009: Detector UV

Especificaciones técnicas

• Modelo / SKU: BIO-TFF Automatic
• Área de membrana soportada: 0,1 m² – 0,5 m²
• Material del tanque de recirculación: AISI 316L inoxidable
• Volumen del tanque: 10 L
• Velocidad de agitación (tanque): 0–1000 rpm
• Bomba principal: bomba de diafragma de cuatro pistones (0–3000 rpm), caudal 0–180 L/h
• Bomba peristáltica: 0–60 rpm, caudal hasta 186 L/h
• Rango de flujo de alimentación: 0–3 L/min
• Rango de presión de funcionamiento: 0–6 bar
• Rango de temperatura de proceso: 0–65 °C
• Volumen mínimo de circulación: 120 ml
• Volumen de retención: 29 ml
• Conexiones de fluido/interfaz: 1/2"
• Materiales en contacto: AISI 316L, PTFE, EPDM
• Sensores/módulos opcionales: conductividad, pH, UV, concentración de proteínas, sistema de pesaje, tanque con camisa, paquetes de membrana de fibra hueca o plana
• Control: BIO-TFF Intelix® OS con control TMP automatizado, registro de datos y alarmas
