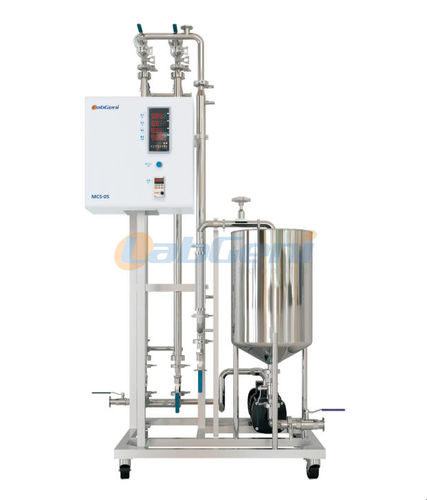

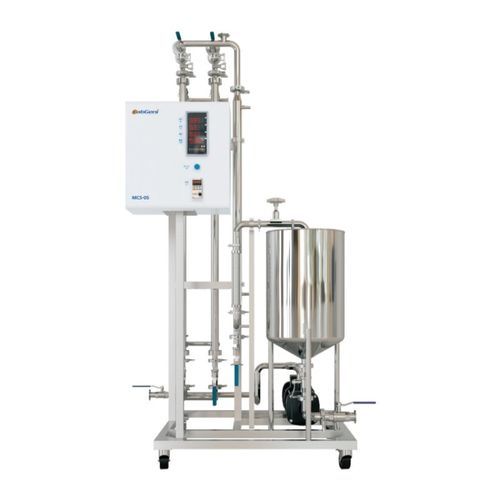

Unidad de filtración de membrana MCS-05

para líquidode laboratorioflujo transversal

Descripción corta
El equipo de ensayo con membrana cerámica MCS-05 es una unidad piloto de filtración por membrana tubular diseñada para microfiltración, ultrafiltración y ultrafiltración fina. Se pueden seleccionar tamaños de poro y cortes de masa molecular para separar partículas desde 1,4 µm hasta aproximadamente 1 kDa. La unidad ofrece operación sencilla y flexible y limpieza fácil, adecuada para ensayos de laboratorio y producción a pequeña escala.

Principio del proceso
La filtración con membrana cerámica utiliza el modo de filtración en flujo cruzado. El alimento circula a alta velocidad dentro de la membrana tubular; el permeado clarificado que contiene componentes de baja masa molecular atraviesa la membrana bajo la presión transmembrana, mientras que el concentrado que contiene macromoléculas queda retenido, permitiendo separación, concentración y purificación.

Características

• Tolerancia a altas temperaturas — apto para procesos a temperatura elevada; químicamente estable
• Alta resistencia mecánica y amplio rango de pH — resistente a ácidos y álcalis; resistente a disolventes orgánicos y oxidantes fuertes
• Larga vida útil — bajo coste total del equipo y buena relación coste-rendimiento
• Altos factores de concentración — reduce el consumo de agua y la descarga de aguas residuales
• Módulos de membrana esterilizables con vapor a alta temperatura — apto para filtración de esterilización

Longitudes estándar de la membrana

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Masa molecular / tamaño de poro
Ultrafiltración fina | Ultrafiltración | Microfiltración
1 kg/mol | 15 kg/mol | 0,14 µm
3 kg/mol | 50 kg/mol | 0,20 µm
5 kg/mol | 150 kg/mol | 0,30 µm
8 kg/mol | 300 kg/mol | 0,45 µm
(tamaños adicionales de microfiltración) | | 0,80 µm
| | 1,4 µm

Elemento de membrana y aplicación
El elemento de membrana cerámica tubular (importado original) está fabricado con materiales de alta pureza. Las membranas tubulares abarcan microfiltración, ultrafiltración y ultrafiltración fina; la elección de la membrana depende del rango de separación requerido y de la masa molecular o tamaño de partícula objetivo.

Información básica

• Modelo: MCS-05
• Capacidad de proceso: 30-60 L/h
• Elemento de membrana: membrana cerámica importada de origen francés
• Material en contacto: AISI 304; manguera de grado alimentario
• Depósito de circulación de material: volumen útil V = 30 L

Resumen del sistema

• MCS-05 es aplicable a microfiltración, ultrafiltración y ultrafiltración fina
• La selección de membrana permite separar desde 1,4 µm hasta aproximadamente 1 kDa
• Ventajas: operación sencilla y flexible; limpieza fácil

Unidad de potencia

• Bomba importada GRUNDFOS
• Control por variador de frecuencia
• Dispositivo de protección contra alta presión

Carcasa de la membrana

• Rango de pH: 0–14
• Temperatura de trabajo: < 95 °C
• Presión máxima de trabajo: < 10 bar
• Tipo de conexión: desconexión rápida con abrazadera de alta presión

Elemento de membrana cerámica

• Membrana cerámica importada original
• Ejemplo típico: φ25 mm: 580 / 1178 mm
• Rango de aplicación: microfiltración, ultrafiltración, ultrafiltración fina

Cuadro de control eléctrico

• Monitorización en línea de temperatura, presión y velocidad del líquido
• Controlador de frecuencia de bomba con indicación en tiempo real de velocidad y frecuencia
• Alarmas preestablecidas de temperatura y presión

Norma de materiales

• Piezas en contacto: AISI 304, manguera de grado alimentario; depósito de circulación
• Piezas no en contacto: AISI 304; acero al carbono pintado según sea necesario
• Tuberías: tubería sanitaria de acero inoxidable sin soldadura
• Válvulas: válvulas esféricas y válvulas de diafragma sanitarias de grado alimentario
