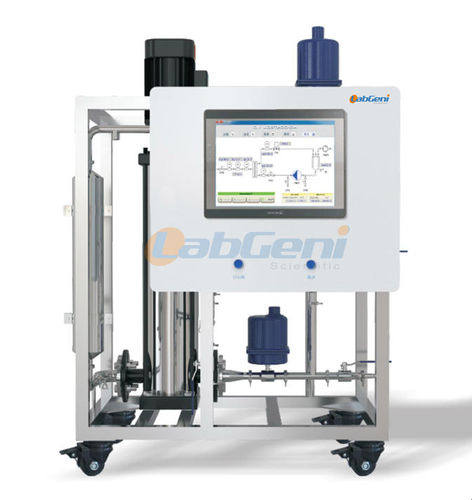

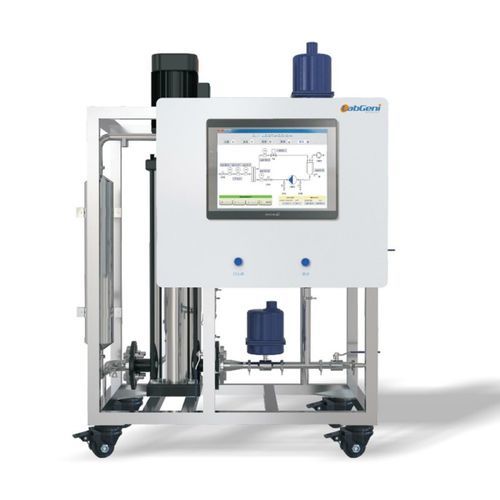

Unidad de filtración de membrana MSE-A1812

para la industria agroalimentariapara aguapara el tratamiento de aguas residuales

APLICACIÓN
Aplicable a las industrias biológica, farmacéutica, alimentaria, de bebidas y de protección medioambiental química.

Principio de proceso
Para lograr separación y purificación se selecciona una membrana de permeación como medio de separación; se aplica una fuerza motriz a ambos lados de la membrana para que los componentes seleccionados permeen a través de ella.

Características
Opera a temperatura ambiente - Muy poca pérdida de ingredientes activos, especialmente adecuada para sustancias termolábiles.
Sin cambio de fase - Mantiene el sabor original y consume muy poca energía.
Sin cambios químicos - Proceso de separación físico típico, sin reactivos ni aditivos, los productos no se contaminan.
Buena selectividad - La separación de materiales puede realizarse a escala molecular.
Amplio rango de aplicaciones y gran adaptabilidad - Escala grande o pequeña, continuo o intermitente, proceso simple, operación conveniente y fácil automatización.

Clasificación
Dividido en microfiltración (MF), ultrafiltración (UF), nanofiltración (NF) y ósmosis inversa (RO) según el tamaño de poro de la membrana.

Información básica

• Modelo: MSE-A1812
• Capacidad de procesamiento: 2 ~ 7 L/H
• Elemento de membrana: membrana tipo rollo GE importada; área de membrana única 0.26 m²
• Unidad de potencia: bomba importada GRUNDFOS, 0 ~ 26 Bar (frecuencia ajustable)
• Tanque de circulación de material: volumen efectivo V = 10 L

Visión general del sistema

• Tipo de laboratorio LABGENI® MSE-A1812 (Automático) usado principalmente en separación y purificación por UF, NF y RO; puede utilizarse para filtración, decoloración, desalinización, purificación y concentración.
• La selección de la membrana se basa en el peso/ tamaño molecular: aplicable a materiales desde ~0.03 μm hasta separaciones a escala molecular.
• Diseñado para limpieza y mantenimiento fáciles y uso flexible.

Unidad de potencia (resumen)
Bomba GRUNDFOS importada; control de frecuencia variable ajustable de 20 a 50 Hz; caudal 200 ~ 1100 L/H; presión 0 ~ 26 Bar ajustable.

Membrana y carcasa (resumen)
3 paredes de membrana en paralelo; conexión por brida de sujeción rápida para alta presión (recalificación 20 MPa); material de la carcasa AISI 304; superficie exterior cepillada, interior pulido espejo; grado higiene alimentaria.

Elementos de membrana tipo rollo (resumen)
3 membranas rollo GE importadas; modelo 1812 de membrana industrial antiincrustante. Cobertura MF, UF, NF, RO. Compatible con membranas 1812 de otras marcas (incluidos equivalentes nacionales) según requerimiento del usuario.

Armario de control (resumen)
Armario de instrumentos de campo; control por instrumento PID con ajuste automático; sensores: electrodo de temperatura, sensor de presión, motor con variador de frecuencia; caudalímetro (campo); instrumento: pantalla multifunción + instrumento de control y variador.

Materiales y tuberías (resumen)
Partes en contacto: acero inoxidable AISI 304 y mangueras sanitarias. Partes no en contacto: AISI 304 con carbono + pintura en aerosol. Tubería: tuberías sanitarias de acero inoxidable sin costura. Válvulas: válvulas de bola sanitarias de paso directo y válvulas de diafragma de grado alimentario.

Resumen de especificaciones (alto nivel)
Capacidad de procesamiento: 2 ~ 7 L/h
Unidad de potencia: bomba GRUNDFOS importada, control por variador de frecuencia con configuraciones de protección de alta tensión
Presión de trabajo: 0 ~ 26 bar ajustable
Elemento de membrana: membranas rollo GE importadas (1 pieza estándar), área unitaria 0.26 m², longitud del elemento 298.5 mm; carcasa de membrana AISI 304; resistencia a la presión 20 MPa; precisión de intercepción >95% (prueba de material estándar); ejemplos de MWCO: 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D, RO (personalizable)
Válvulas y caudalímetro: válvula de bola automática importada; caudalímetro másico líquido importado
Armario eléctrico: módulo de control SIEMENS PLC; pantalla táctil HD de 15"; control y registro de temperatura, presión, flujo, frecuencia de bomba; registro/exportación de curvas y datos; alarmas preestablecidas para temperatura y presión
Tanque de circulación: AISI 304, volumen efectivo 10 L
Opciones de mejora: personalización de materiales, intercambiador térmico, caudalímetro, válvulas, bomba y control según entorno de usuario; control semiautomático o totalmente automático disponible; opciones de control remoto/móvil personalizables
Dimensiones: 630 x 580 x 1100 mm
Peso: 46 kg

Notas
El sistema puede ser adaptado: materiales, intercambiador térmico, caudalímetro, válvulas, bombas y sistemas de control pueden personalizarse para ajustarse a los procesos y entornos del usuario. El tipo de membrana y la clasificación de poros deben seleccionarse según el objetivo de separación y el MWCO deseado.

características / especificaciones técnicas

• Modelo: MSE-A1812
• Capacidad de procesamiento: 2 ~ 7 L/h
• Elemento de membrana: membrana rollo GE importada; área unitaria 0.26 m²; longitud elemento 298.5 mm; tipos de membrana: MF/UF/NF/RO (MWCO personalizable)
• Unidad de potencia: bomba GRUNDFOS importada; control de frecuencia variable (20–50 Hz); caudal 200–1100 L/h; presión ajustable 0–26 bar
• Carcasa y tubería: acero inoxidable AISI 304; brida rápida de alta presión; tubería sanitaria inox sin costura; pulido interno
• Tanque de circulación: AISI 304, volumen efectivo 10 L
• Válvulas e instrumentos: válvulas de bola automáticas importadas y caudalímetro másico líquido; válvulas de diafragma disponibles
• Control: SIEMENS PLC; pantalla táctil 15"; control PID de temperatura/ presión; regulación de frecuencia de la bomba; registro y exportación de datos; alarmas preconfiguradas
• Tamaño (LxAnxAl): 630 x 580 x 1100 mm
• Peso: 46 kg
• Opciones: sistemas semiautomáticos/totalmente automáticos, control remoto/móvil, intercambiadores y componentes personalizados
