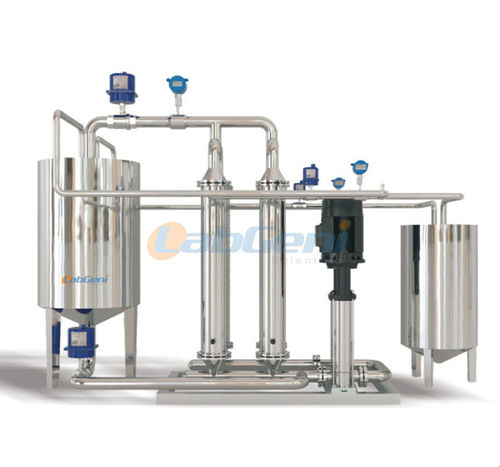

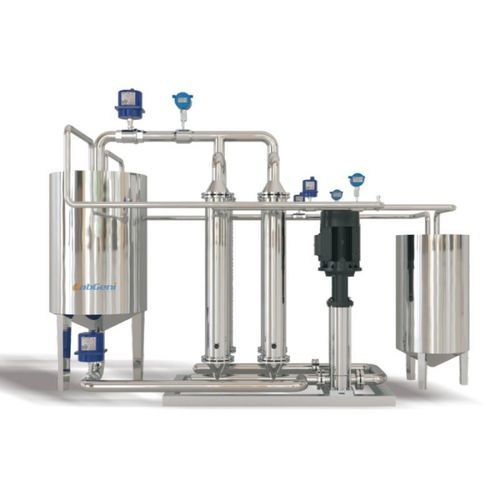

Unidad de filtración de membrana MCRS-90

para líquidopara la industria agroalimentariapara agua

Resumen del producto
El equipo experimental de membrana cerámica modelo MCS-90 está diseñado para microfiltración, ultrafiltración y fina ultrafiltración a escala piloto. La membrana se selecciona según el tamaño de partícula/molécula objetivo, con un rango de interceptación desde 1,4 μm hasta 1 KD. El sistema ofrece operación flexible y limpieza sencilla para ensayos y pequeñas producciones.

Principio del proceso
La técnica emplea filtración en flujo cruzado mediante membrana cerámica. El líquido alimentado circula tangencialmente por los elementos tubulares/enrollados; el permeado clarificado atraviesa la membrana y el concentrado con macromoléculas es arrastrado por el flujo cruzado, logrando separación, concentración y purificación.

Características

• Resistencia a altas temperaturas, apto para procesos a temperatura elevada; material cerámico químicamente estable
• Alta resistencia mecánica, amplia tolerancia de pH (0–14), resistente a ácidos, álcalis, disolventes orgánicos y oxidantes fuertes
• Larga vida útil y bajo coste operativo global
• Altos factores de concentración que reducen consumo de agua y vertidos
• Módulos de membrana compatibles con esterilización por vapor a alta temperatura para filtración estéril

Clasificación
Rangos aplicables: microfiltración, ultrafiltración y fina ultrafiltración según tamaño de poro y corte molecular.

ABOUT TAMI TUBULAR CERAMIC MEMBRANE
Las membranas tubulares TAMI se fabrican con materiales de alta pureza y en diversas geometrías para satisfacer necesidades de proceso. Cubren aplicaciones desde microfiltración hasta fina ultrafiltración.

Especificaciones estándar de longitud de membrana
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Peso molecular de la membrana (ejemplos de interceptación)
Fine ultrafiltration | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
– | – | 0.80 μm
– | – | 1.4 μm

Campo de aplicación
Adecuado para clarificación, fraccionamiento, concentración y eliminación de partículas o macromoléculas en ensayos piloto en sectores químicos, alimentarios, farmacéuticos y de aguas residuales.

Selección de membrana
Seleccionar tamaño de poro o corte molecular según el tamaño objetivo de partícula/molécula y el rendimiento de separación requerido (micro a ultrafiltración).

Información básica
Modelo: MCS-90
Capacidad de proceso: 500–2000 L/h
Elemento de membrana: membrana cerámica tubular/enrollada importada (original; formato roll-type 1812 referenciado)
Materiales en contacto: acero inoxidable AISI 304, mangueras de calidad alimentaria para partes en contacto
Tanque de circulación: volumen útil V = 1500 L

Especificaciones técnicas

• Designación de modelo: serie MCS
• Capacidad de proceso: 500–2000 L/h
• Elemento de membrana: membrana cerámica importada; elementos tubulares/enrollados (ej. longitud 1178 mm; φ25 mm habitual)
• Carga de elementos: ej. 37 unidades (según configuración)
• Área por elemento (ej.): 0.25 m²
• Precisión de interceptación: aprox. 1.4 μm hasta 1 KD según selección
• Rango de presión de trabajo (carcasa de membrana): 0–25 bar; presión máxima de trabajo < 10 bar (equipamiento dimensionado); presión de rotura > 95 bar (según elemento)
• Tolerancia de pH: materiales cerámicos compatibles con pH 0–14
• Unidad de potencia/bomba: bomba GRUNDFOS (importada) ajustable 0–25 bar; control por variador de frecuencia y visualización; protección alta presión
• Armario de control eléctrico: monitorización online de temperatura, presión y velocidad del fluido; variador con visualización en tiempo real y alarmas preconfiguradas
• Materiales — partes húmedas: AISI 304 pulido sanitario; mangueras alimentarias según especificación; estructuras no húmedas: AISI 304 o acero al carbono con recubrimiento
• Tuberías y válvulas: tubería sanitaria de acero inoxidable sin soldaduras; válvulas sanitarias de bola y de diafragma de calidad alimentaria; medidor de caudal por rotor
• Tanque de circulación: AISI 304, volumen útil 1500 L (ej.)
• Intercambiador de calor: tubería inox según aplicación
• Dimensiones aproximadas (ej.): 3,51 m × 2,1 m × 2,8 m (según sistema)
• Tipos/longitudes de membrana disponibles: φ25 mm (580 / 1178 mm); otros diámetros/longitudes disponibles
• Rangos de separación aplicables: microfiltración, ultrafiltración y fina ultrafiltración; cortes moleculares seleccionables desde ~1 KD hasta tamaños de microfiltración
