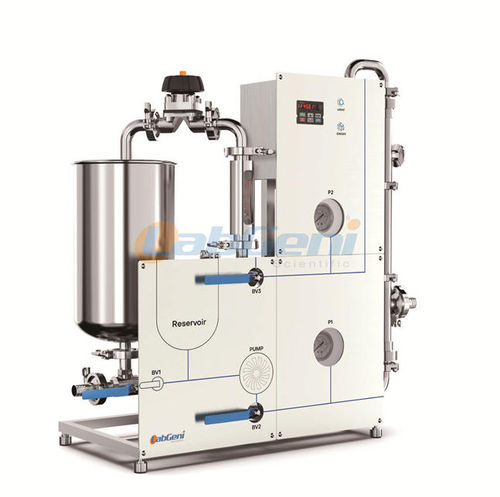

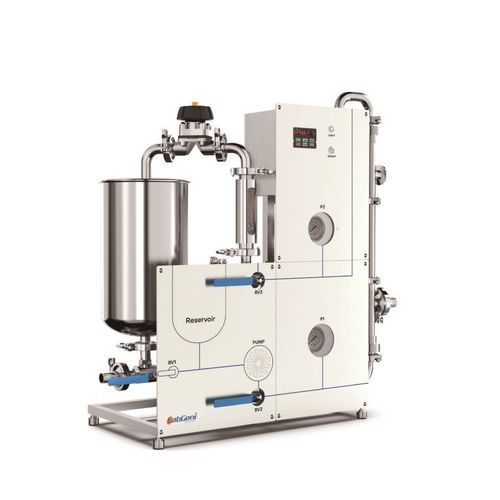

Unidad de filtración de membrana MCS-Mini

para líquidopara la industria agroalimentariapara agua

Descripción corta
Esta unidad de filtración cerámica de sobremesa MINI (modelo MCS-Mini) está diseñada para separaciones a escala de laboratorio mediante microfiltración, ultrafiltración y nanofiltración. Las membranas se seleccionan en función del peso molecular o del tamaño de partícula objetivo para apoyar I+D, pruebas piloto y procesos de bajo volumen, resolviendo las limitaciones de espacio y capacidad de los sistemas cerámicos de mayor tamaño.

Principio del proceso
La separación mediante membrana cerámica utiliza filtración por flujo cruzado: el fluido recorre longitudinalmente los elementos tubulares mientras que el permeado (moléculas pequeñas) atraviesa la membrana bajo presión transmembrana y el concentrado (macromoléculas/partículas) se descarga. Esto permite separación, concentración y clarificación en modo continuo de flujo cruzado.

Características

• Apta para operaciones a alta temperatura y esterilización por vapor; estable químicamente
• Alta resistencia mecánica y amplia tolerancia de pH (0–14); resistente a ácidos, álcalis, numerosos disolventes orgánicos y oxidantes
• Larga vida útil y coste total de propiedad competitivo
• Altos factores de concentración para reducir el consumo de agua y el volumen de efluentes
• Módulos de membrana compatibles con esterilización por vapor de alta temperatura para aplicaciones asépticas

Clasificación / longitudes estándar de membrana
Longitudes estándar de membrana tubular (ejemplos):
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Peso molecular de la membrana (tabla representativa)
Ultrafiltración fina | Ultrafiltración | Microfiltración
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm

SOBRE LA MEMBRANA TUBULAR CERÁMICA TAMI
La membrana tubular cerámica TAMI (importada de Francia) se fabrica con materias primas de alta pureza y está disponible en diversas geometrías para adaptarse a requisitos específicos. Las membranas tubulares cubren microfiltración, ultrafiltración y ultrafiltración fina.

Campos de aplicación de la membrana

• Alimentación y bebidas
• Fermentación y bioprocesos
• Fármacos y desarrollo farmacéutico
• Productos naturales — extracción y clarificación
• Industria química y síntesis
• Protección ambiental y tratamiento de aguas
• Nuevos materiales y I+D

Visión general del sistema
Este sistema integrado de sobremesa MINI acepta distintos módulos de membrana cerámica para realizar micro-, ultra- y nanofiltración según la selección de membrana. Está pensado para miniaturización en laboratorio, ensayos piloto y procesamiento continuo de baja capacidad para solventar las limitaciones de tamaño y rendimiento de equipos a escala industrial.

Esquema de componentes principales y partes destacadas

• Diseño integrado compacto de sobremesa MINI para fácil instalación y manejo
• Elemento de membrana cerámica importado (membrana cerámica original personalizable); soporta micro/ultra/nanofiltración
• Carcasa de membrana: serie LCM-MS, material AISI 316L con conexiones sanitarias de liberación rápida
• Materiales en contacto: AISI 304; tubería sanitaria sin costura; válvulas sanitarias de bola o diafragma
• Intercambiador de calor: tipo tubo en tubo
• Tanque de circulación de material: 10 L
• Unidad motriz: bomba centrífuga importada
• Válvulas e instrumentación de caudal: válvulas sanitarias de montaje rápido; caudalímetro de vidrio

Sistema de control

• Chasis de proceso estándar HSSP
• Pantalla táctil capacitiva de 7 pulgadas de alta resolución
• Sensores de temperatura y presión de grado industrial/médico
• LCM-Control para monitorización en línea, registro de datos y control (temperatura, presión, arranque/parada de bomba y control de frecuencia, registro de curvas, alarmas)
• Componentes eléctricos de marcas reconocidas para garantizar la calidad del armario y los componentes

Opcional / elementos personalizables

• Materiales, intercambiadores de calor, caudalímetros, válvulas y bombas personalizables según el entorno
• Sistemas de control semiautomáticos o totalmente automáticos disponibles según requisitos
• Opciones de control remoto y soluciones móvil/iPad como personalización

Especificaciones técnicas

• Modelo: MCS-Mini
• Capacidad de proceso: 6–12 L/h
• Volumen mínimo de circulación: 1 L
• Compatibilidad con disolventes: resistente a numerosos disolventes orgánicos
• Rango de temperatura: 0–121 °C (esterilización por vapor)
• Rango de pH: 0–14
• Presión de trabajo: 0–6 bar
• Tolerancia máxima de presión: 10 bar
• Intercambiador térmico: tubo en tubo
• Tanque de circulación: 10 L
• Unidad de potencia: bomba centrífuga importada (marca variable)
• Válvulas e instrumentación: válvulas sanitarias de montaje rápido; caudalímetro de vidrio
• Tuberías: tubos inox 304 sanitarios sin costura
• Elemento de membrana: membrana cerámica importada
• Rangos de filtración soportados: microfiltración, ultrafiltración, nanofiltración
• Rango de poros de membrana: 200D–1.2 μm (según selección)
• Longitud típica de membrana (ejemplo MCS-Mini): 500 mm
• Capacidad de carga de membrana: 1 elemento (unidad básica)
• Área de membrana individual: ≈0.025–0.11 m²
• Normas higiene/salud: FDA, 3-A
• Carcasa de membrana: serie LCM-MS; material AISI 316L
• Control: chasis HSSP; pantalla táctil de 7 pulgadas; sensores sanitarios de temperatura y presión; LCM-Control v1.0
• Tensión de suministro: AC 220 V, 50 Hz
• Potencia nominal: 1,6 kW
• Dimensiones totales (L x W x H): 565 x 395 x 715 mm
• Peso: ≈35 kg
