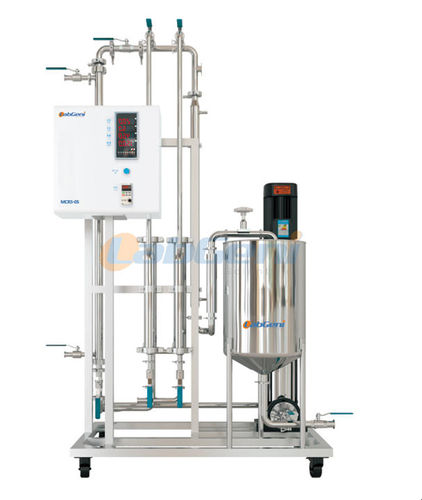

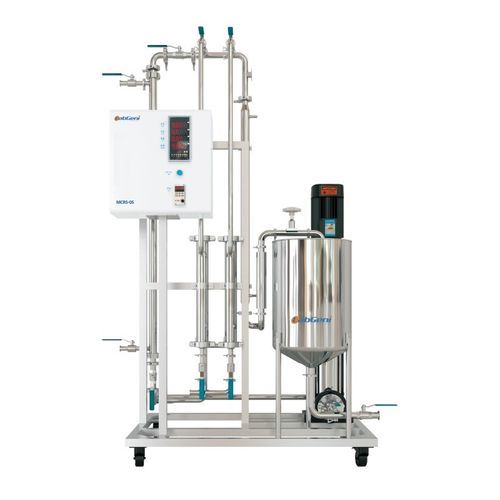

Separador de líquidos MCRS-05

de tubopara la industria agroalimentariapara el tratamiento de aguas residuales

Principio del proceso
La tecnología de separación por filtración con membrana cerámica es un proceso de separación líquida en forma de “filtración de flujo cruzado”. El líquido de materia prima fluye a alta velocidad en el tubo de la membrana; el permeado clarificado que contiene componentes de baja masa molecular atraviesa la membrana perpendicular a la presión, y el concentrado turbio que contiene macromoléculas queda retenido, logrando separación, concentración y purificación.

Características

• Soporta altas temperaturas, apto para procesos de filtración a alta temperatura; químicamente estable
• Alta resistencia mecánica, amplia tolerancia de pH (resistente a ácidos y álcalis), resistente a disolventes orgánicos y oxidantes fuertes
• Larga vida útil, menor coste global del equipo
• Altos factores de concentración, reduciendo el uso de agua y la descarga de aguas residuales
• El módulo de membrana puede esterilizarse con vapor a alta temperatura, apto para filtración estéril

Clasificación
(las membranas cerámicas tubulares se utilizan en microfiltración, ultrafiltración y ultrafiltración fina)

ACERCA DE TAMI TUBULAR CERAMIC MEMBRANE
La membrana cerámica tubular (importada) está fabricada con materiales de alta pureza; varias geometrías cubren distintas necesidades de usuario. Las membranas tubulares pueden aplicarse a microfiltración, ultrafiltración y ultrafiltración fina.

Especificaciones de longitud estándar de la membrana

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Peso molecular / poros de la membrana
Ultrafiltración fina | Ultrafiltración | Microfiltración
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
— | — | 0.80 µm
— | — | 1.4 µm

Campo de aplicación
Apto para tareas de separación y concentración en sectores que requieran micro/ultrafiltración o ultrafiltración fina.

Selección de membrana
El tipo de membrana y el tamaño de poro deben seleccionarse según el peso molecular/tamaño de partícula del material a separar (rangos mostrados arriba).

Información básica del equipo de filtración con membrana cerámica en rollo

• Modelo: MCRS-05
• Capacidad de proceso: 30-60 L/H
• Elemento de membrana: membrana cerámica importada, membrana tipo rollo (ej.: 1812 roll-type)
• Material en contacto: acero inoxidable AISI 304, mangueras grado alimentario para la circulación
• Tanque de circulación de material: volumen útil V = 30 L

Revisión del sistema

• El equipo experimental de membrana cerámica-espiral (MCRS-05) puede aplicarse a microfiltración, ultrafiltración y ultrafiltración fina; la selección de la membrana se basa en el tamaño molecular del material, precisión de intercepción aprox. 1.4 µm a 1 KD
• Ventajas: operación simple y flexible, limpieza fácil

Unidad motriz

• Bomba importada GRUNDFOS
• Control por variador de frecuencia
• Dispositivo de protección contra alta presión

Carcasa de la membrana

• Rango de pH: 0–14
• Temperatura de trabajo: < 95 °C
• Presión máxima de trabajo: < 10 bar
• Tipo de conexión: abrazadera rápida ANSI de alta presión

Elemento de membrana cerámica

• Membranas cerámicas importadas (ej. origen: Francia)
• Tipos de membrana p.ej. φ25 mm con longitudes 580 / 1178 mm
• Rangos de separación aplicables: microfiltración, ultrafiltración, ultrafiltración fina

Armario de control eléctrico

• Monitorización en línea: temperatura, presión y velocidad del líquido
• Controlador de frecuencia de bomba con visualización en tiempo real de velocidad y frecuencia
• Alarmas preajustadas de temperatura y presión

Materiales - Estándar

• Piezas en contacto: acero inoxidable AISI 304; tanque de circulación en material de manguera alimentaria
• Piezas no en contacto: acero inoxidable AISI 304 y acero al carbono con pintura
• Instalaciones: tubería sanitaria de acero inoxidable sin costura
• Válvulas: válvulas esféricas sanitarias y válvulas de diafragma de grado alimentario

Especificaciones técnicas

• Modelo: MCRS-05
• Capacidad de proceso: 30-60 L/H
• Rango de presión de trabajo: 0–16.8 bar (rango operativo mostrado)
• Tipo de membrana: membrana cerámica en rollo importada
• Carga de elementos de membrana: 1 elemento de membrana cerámica; 2 elementos tipo rollo (configurable)
• Área de membrana individual: 0.25 m²
• Longitud del elemento de membrana: 1178 mm
• Presión de rotura: > 95 bars
• Presión máxima de trabajo: 10 bars
• Precisión de intercepción: aprox. 1.4 µm a 1 KD (según membrana)
• Válvula / caudalímetro: válvula esférica sanitaria, caudalímetro de rotor
• Instalaciones: AISI 304, pulido sanitario interior y exterior; intercambiador de calor en tubo de acero inoxidable
• Tanque de circulación de material: AISI 304, volumen útil V = 30 L
• Tamaño total (aprox.): 955 × 705 × 1705 mm
