Sistema de filtración de membrana MSE-1812

para líquidopara la industria agroalimentariapara productos químicos

APLICACIÓN
Aplicable a las industrias biológica, farmacéutica, alimentaria, de bebidas y química y a la protección ambiental.

PRINCIPIO DEL PROCESO
Se utiliza la membrana de permeación como medio de separación. Se aplica una fuerza motriz a ambos lados de la membrana para que determinados componentes del lado de alimentación permeen selectivamente a través de la membrana para separación y purificación.

CARACTERÍSTICAS

• Operación a temperatura ambiente: mínima pérdida de ingredientes activos, adecuada para sustancias sensibles al calor
• Sin cambio de fase: preserva el sabor original, bajo consumo de energía
• Sin cambios químicos: proceso de separación física sin reactivos ni aditivos, evita contaminación
• Buena selectividad: separación a escala molecular
• Amplia aplicabilidad y fuerte adaptabilidad: escalas pequeñas o grandes, operación continua o por lotes; proceso simple, operación y automatización sencillas

CLASIFICACIÓN
Dividido en microfiltración (MF), ultrafiltración (UF), nanofiltración (NF) y ósmosis inversa (RO) según el tamaño de poro de la membrana.

PRODUCTO

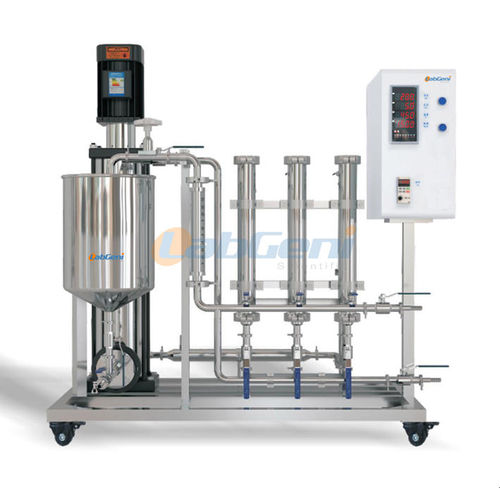

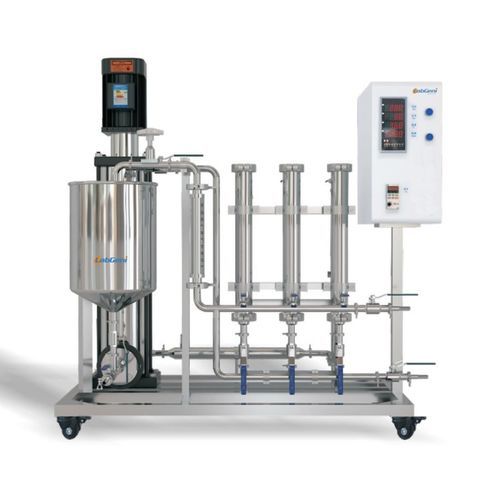

Equipo de ultrafiltración de separación con membrana en rollo MSE-1812

INFORMACIÓN BÁSICA

• Modelo: MSE-1812
• Capacidad de proceso: 3 ~ 20 L/h
• Elemento de membrana: membrana en rollo importada GE, área por membrana 0,26 m²
• Unidad de potencia: bomba importada GRUNDFOS
• Rango de presión: 0 ~ 16,8 Bar (frecuencia ajustable)
• Tanque de circulación de material: volumen útil V = 16 L

VISIÓN GENERAL DEL SISTEMA

• Tipo laboratorio LABGENI® MSE-1812 (manual) utilizado principalmente en separación y purificación por UF, NF y RO; aplicable a filtración, decoloración, desalinización, purificación y concentración
• Selección de membrana según peso molecular/tamaño de partícula; capaz de separar desde ≈0,03 μm hasta rangos de peso molecular (hasta ≈100 Dalton)
• Ventajas: fácil limpieza y mantenimiento, alta libertad de uso

UNIDAD DE POTENCIA

• Bomba importada GRUNDFOS
• Control por frecuencia variable, ajustable de 20 a 50 Hz
• Caudal: 200 ~ 1100 L/h
• Presión: 0 ~ 16,8 Bar ajustable

ENVOLTURA DE MEMBRANA

• 3 paredes membrana paralelas
• Conexión: brida de alta presión de liberación rápida, presión nominal 20 MPa
• Material: AISI 304
• Tratamiento de superficie: exterior cepillado, interior pulido espejo (grado higiene alimentaria)

ELEMENTOS DE MEMBRANA TIPO ROLLO

• 3 membranas en rollo importadas GE
• Modelo: membrana de separación industrial 1812, anti-incrustante
• Ámbito: MF, UF, NF, RO
• Área por membrana: 0.26 m²; longitud del elemento: 298.5 mm
• Opciones de abertura de membrana / MWCO (ejemplos): 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D; variantes RO y otras disponibles/personalizables

ARMARIO DE CONTROL

• Armario de control para instrumentos de campo
• Modo de control: control por instrumento PID, ajuste automático
• Sensores: electrodo de temperatura, sensor de presión, motor con variador de frecuencia
• Caudalímetro: caudalímetro de campo, ajuste manual
• Instrumentación: visualización integrada + instrumento de control, regulador convertidor de frecuencia

MATERIAL / NORMA

• Partes en contacto: AISI 304 y manguera sanitaria
• Partes fuera de contacto: AISI 304, acero al carbono con pintura
• Tubería: tubería sanitaria de acero inoxidable sin costura
• Válvulas: válvulas esféricas y diafragma sanitarias de grado alimentario

CARACTERÍSTICAS / ESPECIFICACIONES TÉCNICAS

• Modelo: MSE-1812
• Capacidad de proceso: 3 ~ 20 L/h
• Unidad de potencia: bomba importada GRUNDFOS con control por variador de frecuencia y protecciones de alta tensión
• Presión de trabajo: 0 ~ 16,8 Bar (ajustable)
• Membrana: membranas en rollo importadas GE ×3; área por membrana 0,26 m²; longitud del elemento 298,5 mm; anti-incrustante; múltiples opciones MWCO y RO disponibles
• Válvulas y caudalímetro: válvula de bola sanitaria y caudalímetro de rotor
• Tubería: AISI 304 pulida sanitaria; incluye intercambiador de calor en tubería de acero inoxidable
• Control eléctrico: monitorización en línea de temperatura, presión y caudal; controlador de bomba con variador de frecuencia y visualización en tiempo real de velocidad/frecuencia; alarma preajustada de temperatura y presión
• Tanque de circulación: AISI 304, volumen útil = 16 L
• Actualización del sistema: materiales, intercambiador, caudalímetro, válvulas, bombas personalizables; control semiautomático y automático posible; opciones de control remoto/móvil disponibles según requisitos del usuario
• Tamaño: 875 × 655 × 1205 mm
• Peso: 70 kg
