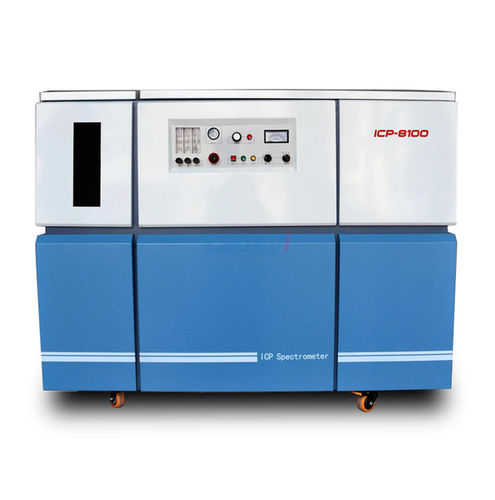

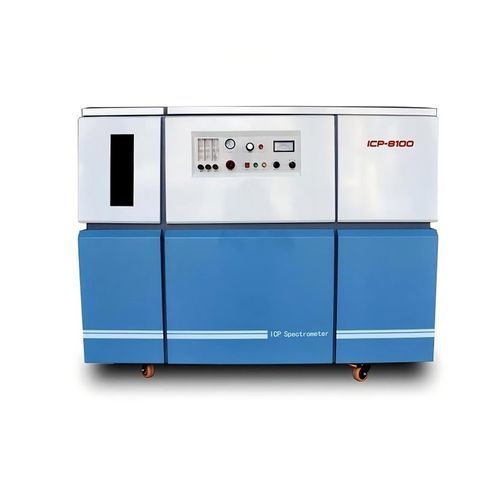

Espectrómetro de emisión atómica ICP-8100

de emisión ópticaICPICP-OES

Descripción breve
El espectrómetro de emisión por plasma acoplado inductivamente ICP-8100 realiza análisis cuantitativos y cualitativos de elementos metálicos y algunos no metálicos en muestras líquidas y sólidos convertidos en solución. Diseñado para análisis elemental en entornos industriales y de laboratorio con límites de detección en nivel ppb y alta capacidad multi-elemento.

Principio de funcionamiento
El instrumento atomiza y excita el aerosol de muestra en un plasma de argón; las longitudes de onda emitidas se dispersan y detectan para determinar las concentraciones de elementos.

Índices generales de rendimiento del instrumento

• Rango de longitudes de onda: 180–800 nm (2400 líneas/mm) o 180–500 nm (3600 líneas/mm)
• Resolución: ≤0.006 nm (banda completa)
• Exactitud de la longitud de onda: ≤0.02 nm; repetibilidad ≤0.003 nm
• Paso de barrido: 0.0004 nm
• Precisión (RSD): ≤1,50 %; Estabilidad (RSD): ≤2 %
• Límite de detección: nivel ppb
• Elementos: todos excepto C, S y ciertos no metálicos ligeros y algunos metales radiactivos
• Rango lineal: ≥7 órdenes de magnitud
• Velocidad de análisis: ≥25 elementos/min
• Certificados: Equipo nacional de medición Clase A

Partes principales — parámetros detallados
Generador de radiofrecuencia (RF)
Tipo de circuito: oscilación autoexcitada con realimentación inductiva
Potencia de salida: 800–1200 W
Frecuencia de trabajo: 40.68 MHz ±0.05%
Estabilidad de potencia: ≤0.3%
Estabilidad de frecuencia: <0.1%
Fuga de campo EM: a 30 cm E < 1 V/m

Dispositivo de inyección
Diámetro interior de la bobina de salida: 25 mm, 3 vueltas
Antorcha: antorcha de cuarzo concéntrica triple, diámetro exterior 20 mm
Nebulizador coaxial: diámetro exterior 6 mm (personalizable)
Cámara de nebulización (binocular): diámetro exterior 34 mm (personalizable)
Posición de observación: vertical

Medidores de flujo de argón y reguladores de presión
Flujo de gas plasma: 100–1000 L/h (1,6–16 L/min)
Gas auxiliar: 1–100 L/h (0,16–1,66 L/min)
Gas transportador: 10–100 L/h (0,16–1,66 L/min)
Regulador de gas: 0–0,4 MPa
Agua de refrigeración: 15–25 °C; caudal > 5 L/min; presión > 0,1 MPa; resistividad > 1 MΩ

Divisor óptico
Configuración óptica: Czerny–Turner
Paso de escaneo: 0.0004 nm
Longitud focal: 1000 mm
Ranura entrada/salida: 20 μm × 25 μm
Red: holográfica grabada por ionización; opciones 3600 o 2400 líneas/mm (80 × 110 mm)
Dispersión lineal recíproca: 0.26 nm/mm
Resolución: ≤0.006 nm (banda completa)
Termostato: 26 °C ±1 °C
Rango de escaneo: 180–500 nm (3600 l/mm) o 180–800 nm (2400 l/mm)

Dispositivo de medida
Fotomultiplicador: R212UH o R928
Alta tensión negativa: 0–1000 V, ajuste automático, estabilidad < 0.05%
Rango de corriente: 10^-12 – 10^-4 A (opcional)
Circuito de muestreo: amplificador operacional de alta precisión
Adquisición de datos: conexión a PC por puerto serie
Método de medida: medición secuencial mono y multi-elemento, barrido de pasada única
Conversión señal V/F: 1 mV = 100 Hz

Principales características y funciones del software

• Sistema óptico optimizado y control avanzado para alto cociente señal/ruido
• Componentes clave importados para garantizar precisión y sensibilidad
• Mínimo efecto matriz; ~99% de muestras pueden no requerir separación de matriz
• Amplio rango dinámico: desde ultra-rastro hasta concentraciones altas
• Capacidad multi-elemento: ~72 elementos metálicos y algunos no metálicos
• Análisis cualitativo y cuantitativo
• Software Windows en chino/inglés con opciones de salida e impresión flexibles

Ventajas únicas del software
Software propietario multi-ventana con logotipo de la compañía; soporta método de adición estándar, modos de punto único/múltiple, ajuste gaussiano, multitarea; modos predeterminados para análisis rápido; compatibilidad con impresoras y formatos de salida seleccionables.

Ventajas para el cliente
Experiencia del fabricante desde 2000 y clientes nacionales e internacionales; ofrece espectrómetros de emisión de plasma de alta precisión, alta sensibilidad y estabilidad para uso en laboratorio e industria.

Especificaciones técnicas

• Modelo: ICP-8100
• Rango espectral: 180–800 nm (2400 líneas/mm) o 180–500 nm (3600 líneas/mm)
• Resolución: ≤0.006 nm (banda completa)
• Exactitud longitud de onda: ≤0.02 nm; repetibilidad ≤0.003 nm
• Paso de escaneo: 0.0004 nm
• Precisión (RSD): ≤1,50 %; Estabilidad (RSD): ≤2 %
• Límite de detección: nivel ppb
• Elementos: todos excepto C, S y ciertos no metálicos ligeros o algunos metales radiactivos
• Velocidad de análisis: ≥25 elementos/min
• Potencia RF: 800–1200 W; frecuencia 40.68 MHz ±0.05%
• Fotomultiplicador: R212UH o R928; HV 0–1000 V
• Agua de refrigeración: 15–25 °C; caudal > 5 L/min; presión > 0,1 MPa; resistividad > 1 MΩ
• Software: Windows, chino/inglés, análisis multi-ventana
