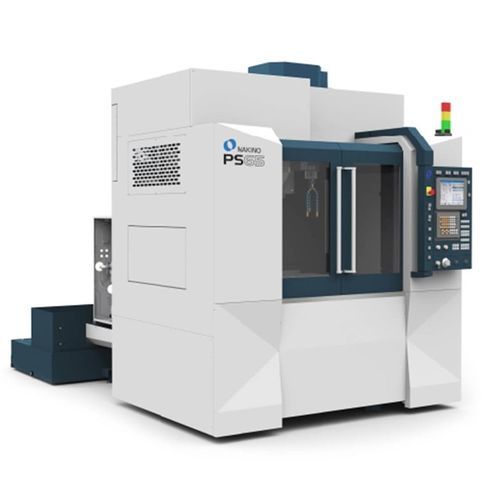

Centro de mecanizado CNC 3 ejes PS65

verticalde 2 husillosHSK A-63

Resumen
El centro de mecanizado vertical PS65 ofrece un equilibrio de potencia, precisión, velocidad y fiabilidad para talleres y entornos de producción en aeronáutica, sector médico, automoción y mecanizado general. Componentes con refrigeración interna y una broca de alta capacidad permiten altos ritmos de arranque de viruta y calidad superficial constante.

Diseño y tecnologías
El diseño estructural rígido desde la base hasta el husillo minimiza la deflexión. Los husillos de bolas refrigerados por núcleo hacen circular lubricación térmicamente controlada a través del husillo y los rodamientos de apoyo para estabilizar la temperatura del movimiento, reducir el crecimiento térmico y prolongar la vida útil de los componentes. El husillo estándar CAT40 de 14.000 rpm (HSK-A63 opcional) cuenta con rodamientos de gran diámetro de 85 mm y una construcción rígida y balanceada que ofrece par y estabilidad para las herramientas modernas. La gestión de herramientas permite carga exterior o carga directa en el husillo; el cambio de herramienta de doble velocidad detecta herramientas ligeras para acelerar los ciclos. La gestión de virutas y refrigerante —pendientes internas pronunciadas, lavado de refrigerante en tele-cubiertas, transportadores helicoidales, boquilla y lavado por refrigerante y filtración ciclónica para TSC— elimina eficazmente las virutas de la zona de corte.

Control
El control Makino Pro P integra una pantalla táctil en color de 10,4 pulgadas con procesamiento de alta velocidad e integración de hardware Fanuc para una ejecución de comandos estable y rápida y una operación intuitiva. El control soporta almacenamiento de programas y funciones avanzadas para monitoreo de producción y mantenimiento.

Características estándar

• Husillo 14.000 rpm, CAT40 (HSK-A63 opcional)
• Husillo de dos rangos
• Husillos de bolas refrigerados por núcleo
• Magazine de treinta (30) herramientas (ampliable a 60)
• Cortina ATC
• Mesa 1.300 mm x 510 mm
• Mesa tipo ranura en T (5 x 18H8)
• Refrigerante a través del husillo 435 PSI
• Filtración ciclónica (para TSC)
• Soplado de aire automático
• Refrigeración por boquilla
• Lavado de área de trabajo
• Transportadores de virutas en área de trabajo
• Ducha de refrigerante superior
• LUCC tipo tambor rastrillo trasero
• Depósito de refrigerante con sensor de nivel
• Control Pro P profesional
• Pantalla táctil color 10,4 pulgadas
• Almacenamiento de programas de pieza (1.280 metros)
• Números de programa (400)
• Rosqueado rígido (G84)
• Engrase automático centralizado
• Cubierta completamente cerrada contra salpicaduras
• Interbloqueo cubierta y puerta ATC
• Generador de pulsos manual portátil
• Secador de aire
• Selección pulgadas/métrico
• Interpolación helicoidal
• Entrada de datos de programación (G10)
• Pares de compensación de herramienta (400 total)
• Memoria de compensación herramienta C
• Compensación de cortador C
• Sistema de coordenadas de trabajo (48 pares)
• Sistema de asesoramiento de mantenimiento (MA)
• Visualización horas de funcionamiento y recuento de piezas
• Medición longitud herramienta (manual)
• Monitorización carga de husillo (SLM)
• Selección de herramienta de repuesto (STS)
• Monitorización vida útil herramienta (TLM)
• Luz de señal 3 capas
• Luz de trabajo LED
• Transformador
• Juego de herramientas de mantenimiento
• Documentación del usuario

Especificaciones

• Mesa: 920 x 510 mm (36,2 in x 20,0 in)
• Recorridos: X: 660 mm (26,0 in), Y: 510 mm (20,0 in), Z: 460 mm (18,1 in)
• RPM husillo: 14.000 rpm
• Cono de husillo: CAT40 (HSK-A63 opcional)
• Rodamientos husillo: gran diámetro, 85 mm (diseñados para minimizar la deflexión)
• Avance rápido: eje X 48.000 mm/min (1.890 ipm); ejes Y/Z 36.000 mm/min (1.417 ipm)
• Avance de corte: 30.000 mm/min (1.181 ipm)
• Carga máxima: 600 kg (1.323 lbs)
• Capacidad ATC: 30 herramientas estándar; magazine opcional de 60
• Peso máximo herramienta: 8 kg (17,6 lbs)
• Refrigerante a través del husillo: 435 PSI
• Cabezal nervado disponible: Sí
• Capacidad ATC opcional: Sí
• Refrigeración/lubricación: husillos de bolas refrigerados por núcleo; lubricación térmicamente controlada para husillos y rodamientos de apoyo
• Control: control embebido Makino Pro P con pantalla táctil color 10,4 pulgadas (integración hardware Fanuc)
