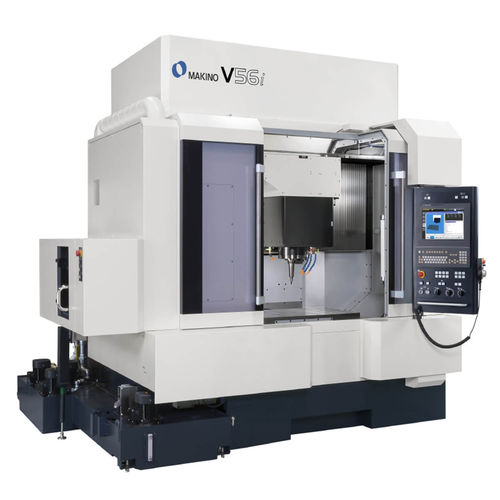

Centro de mecanizado CNC 3 ejes V56i
verticalHSK A-63HSK F63

centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Nariz del husillo
HSK A-63, HSK F63
Número de herramientas
40 herramientas, 60 herramientas
Aplicaciones
para hileras
Otras características
de alta velocidad, de alta eficacia, compacto, de alta precisión, de gran rigidez
Carrera X

900 mm
(35 in)

Carrera Y

550 mm
(22 in)

Carrera Z

450 mm
(18 in)

Velocidad de rotación

20.000 rpm
(125.664 rad.min-1)

Velocidad de avance del eje X

20.000 mm/min
(13 in/s)

Velocidad de avance del eje Y

20.000 mm/min
(13 in/s)

Velocidad de avance del eje Z

20.000 mm/min
(13 in/s)

Carga máxima de la mesa

800 kg
(1.764 lb)

Peso de la herramienta (máx.)

8 kg
(17,6 lb)

Tiempo de cambio de herramienta

6,5 s

Descripción

El centro de mecanizado vertical V56i ofrece un mecanizado de alta velocidad con una precisión excelente, gran eficiencia en la eliminación de virutas y operaciones de fácil manejo para la fabricación de piezas de troquelado o moldeado de largo tiempo de ciclo. La máquina está equipada con husillos de bolas con refrigeración en el núcleo, rodamientos de soporte, fijaciones para el motor y un diseño de montura de núcleo refrigerado con nanoguía deslizante para controlar la expansión térmica de la máquina y asegurar así una precisión homogénea en ciclos de larga duración para labores de troquelado y moldeado con geometrías complejas. El cabezal presenta el exclusivo sistema de lubricación "under race"y refrigeración del núcleo patentado por Makino, que minimiza la distorsión térmica cuando el cabezal trabaja a altas velocidades. La construcción integrada del cabezal y el rotor del motor de accionamiento contribuye a reducir la vibración durante las operaciones a alta velocidad. La disposición óptima de los ejes y la construcción de la máquina en la V56i aseguran un rendimiento superior en un equipo compacto. La disposición de los ejes carece de solapes para lograr una precisión excelente a lo largo de toda la carrera de los ejes. Con un minucioso pulido con acabado de alta precisión, las guías están integradas en la máquina para conseguir la máxima precisión y rigidez.
