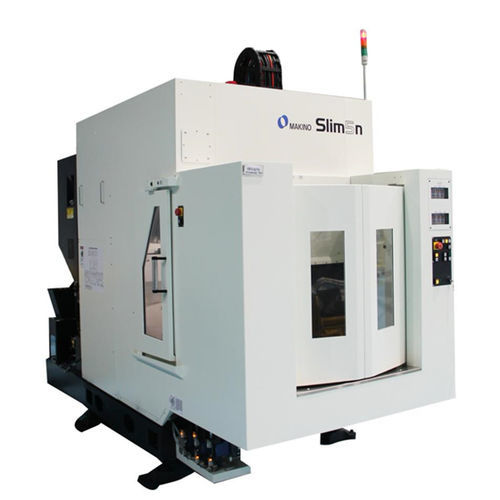

Centro de mecanizado CNC 3 ejes Slim5n APC

verticalde 2 husillosHSK-A50

Descripción general
El Slim5n APC es un centro de mecanizado vertical compacto diseñado para producción de alto volumen, con enfoque principal en fresado y capacidad de taladrado/roscado. Es compatible con sistemas de automatización e incorpora un cambiador de palets que permite la preparación en un palé mientras se mecaniza en el otro para reducir tiempos muertos y aumentar la productividad.

Principales características de diseño y rendimiento

• Marco cerrado optimizado por FEA y columnas de soporte alargadas para elevada rigidez estructural y resistencia a la torsión.
• Tecnología de husillo avanzada que proporciona rigidez, precarga constante, balanceo en múltiples planos y reducción de vibraciones y crecimiento térmico.
• Dos especificaciones de husillo: 16.000 rpm (estándar) y 8.000 rpm (opcional); ambos con interfaz HSK‑A50.
• Magacín ATC estándar de 24 herramientas con recogida directa sin brazo y puerta integral para indexado rápido y fiable.
• Cambiador de palets integrado que permite preparación y mecanizado simultáneos para maximizar el tiempo operativo.
• Sistema de refrigeración con boquillas y función de enjuague; zona de trabajo con superficies inclinadas para evacuación eficiente de virutas.
• Transportador de virutas elevable en la parte trasera para evacuación de alto volumen; puertas automáticas para facilitar la atención de la máquina; interfaz para robot opcional.

Especificaciones técnicas

• Dimensiones del palé: 900 mm × 593 mm
• Recorridos ejes: X = 710 mm, Y = 400 mm, Z = 410 mm
• Velocidad del husillo: 16.000 rpm (opcional 8.000 rpm)
• Cono/interfaz del husillo: HSK‑A50
• Avance rápido: X 60.000 / Y 50.000 / Z 60.000 mm/min
• Avance de corte: 1 – 20.000 mm/min
• Capacidad máxima de pieza: Ø 1.320 mm × 475 mm (con limitaciones)
• Carga máxima: 300 kg
• Capacidad del cambiador de herramientas automático: 24 herramientas
• Cambiador de palets integrado para preparación y mecanizado simultáneos
• Sistema de refrigeración con boquillas y enjuague; transportador elevable trasero; puertas automáticas; interfaz para robot opcional
