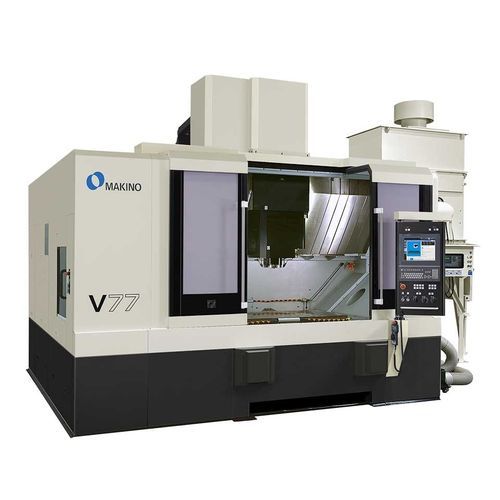

Centro de mecanizado CNC 3 ejes V77 (40 Taper)

verticalHSK A-63HSK-63

Resumen
El centro de mecanizado vertical V77 está diseñado para minimizar la deformación térmica y proporcionar precisión a nivel micrón para la fabricación de matrices, moldes y piezas de precisión. Las funciones de control térmico incluyen la lubricación bajo la pista con refrigeración central de Makino y protectores tipo doble pantalla para estabilizar la geometría de husillo y mejorar la consistencia del acabado superficial.

Aplicaciones
Adecuado para mecanizado de matrices y moldes de tamaño grande y medio, cavidades y núcleos en acero endurecido, y componentes de precisión que requieren tolerancias geométricas estrictas y acabados superficiales de alta calidad. El V77 (40 Taper) permite desbaste y acabado de forma eficiente con tiempos de ciclo reducidos respecto a máquinas de uso general.

Husillo, herramientas y cambiador de herramientas
Equipa un husillo con cono CAT40 a 20.000 rpm, opcionalmente configurable con interfaces HSK-A63 o HSK-F63 (30.000 rpm). Revista de herramientas estándar de 30 posiciones, ampliable opcionalmente a 40 u 80. El tiempo herramienta a herramienta, diámetro y peso máximos se especifican en el bloque técnico.

Control y rendimiento
Dotado del control Makino Professional 6 que ofrece una plataforma NC estable y una interfaz gráfica orientada al operador (gran pantalla táctil a color). La gestión avanzada de datos y el servo SGI.5 (Super Geometric Intelligence) de Makino reducen los tiempos de ciclo en matrices y cavidades complejas (fabricante indica hasta un 40% de mejora frente a muchas otras tecnologías de control).

Especificaciones técnicas (Métrico)
Mesa: 1.400 x 700 mm
X: 1.200 mm Y: 700 mm Z: 650 mm
RPM husillo: 20.000
Cono husillo: CAT40 (HSK-63 opc)
Avance rápido: 20.000 mm/min
Avance de corte: 20.000 mm/min
Pieza máxima: 1.400 x 700 x 550 mm
Carga máxima: 2.500 kg
Capacidad ATC: 30 (40 opc)
Herramienta a herramienta: 5 s
Diámetro herramienta máx.: 120 mm
Peso herramienta máx.: 8 kg
Capacidad ATC opcional: Sí

Especificaciones técnicas (Imperial)
Mesa: 55.1" x 27.6"
X: 47.2" Y: 27.6" Z: 25.6"
RPM husillo: 20.000
Cono husillo: CAT40 (HSK-63 opc)
Avance rápido: 787 in/min
Avance de corte: 787 in/min
Pieza máxima: 55.1" x 27.6" x 21.7"
Carga máxima: 5.500 lbs
Capacidad ATC: 30 (40 opc)
Herramienta a herramienta: 5 s
Diámetro herramienta máx.: 4.7"
Peso herramienta máx.: 17.6 lbs
Capacidad ATC opcional: Sí

Notas
Las configuraciones estándar y opcionales (interfaces de husillo, velocidades, tamaños de revista) se detallan en los bloques técnicos. La máquina pone énfasis en el control térmico y en una plataforma de control orientada a la productividad del operador y el rendimiento servo avanzado.

Características / especificaciones técnicas

• Modelo: V77 (40 Taper)
• RPM husillo: 20.000
• Cono husillo: CAT40 (HSK-63 opcional)
• Interfaces de husillo opcionales: HSK-A63 o HSK-F63 (opción 30.000 rpm)
• Cursos (métrico): X 1.200 mm; Y 700 mm; Z 650 mm
• Cursos (imperial): X 47.2"; Y 27.6"; Z 25.6"
• Avance rápido: 20.000 mm/min (787 in/min)
• Avance de corte: 20.000 mm/min (787 in/min)
• Envelope pieza máx.: 1.400 x 700 x 550 mm (55.1" x 27.6" x 21.7")
• Carga máx.: 2.500 kg (5.500 lbs)
• Capacidad ATC: 30 estándar (40 opcional; expansión a 80 disponible)
• Tiempo herramienta a herramienta: 5 segundos
• Diámetro herramienta máx.: 120 mm (4.7")
• Peso herramienta máx.: 8 kg (17.6 lbs)
• Control: Makino Professional 6 (interfaz táctil gráfica)
• Movimiento/Servo propietario: SGI.5 para reducción de tiempos de ciclo
• Características térmicas/precisión: lubricación bajo-banda refrigerada; protectores tipo doble pantalla
