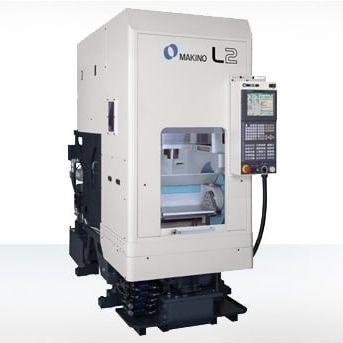

Centro de mecanizado CNC 3 ejes L2 APC

verticalHSK-A5015 herramientas

Visión general
El centro de mecanizado vertical L2 está diseñado para la fabricación en serie de piezas pequeñas. Su construcción rígida, huella compacta y opciones de husillo versátiles proporcionan una plataforma estable para operación continua y sin vigilancia. La máquina se integra fácilmente con sistemas de manipulación de piezas manuales o automatizados según el flujo de producción.

Resumen del producto
El L2 está orientado a la alta productividad en el mecanizado de componentes pequeños. La configuración estándar incluye un husillo HSK‑A50 de 16.000 rpm y 20 HP, un magazine de 15 herramientas (30 opcional) y velocidades rápidas y de avance de corte hasta 48 m/min (1.890 ipm). Su huella compacta (aprox. 0,9 m de ancho x 2,1 m de profundidad) minimiza el espacio necesario y facilita la integración con automatización. Soporta operaciones intensivas de fresado, taladrado y roscado para reducir los tiempos de ciclo.

Características estándar

• Stroke – up Specification
• Magacín de quince (15) herramientas
• Husillo 16.000 rpm, HSK–A50
• Depósito de refrigerante 400 L
• Rear discharge LUCC
• Guías de rodillos en ejes X, Y, Z
• Sensor de herramienta rota en el lado del ATC
• Refrigeración por ducha superior
• Refrigeración por husillo 210 psi
• Refrigeración por boquilla
• Controlador de temperatura de refrigerante
• Right Discharge LUCC
• Ducha de refrigerante para accesorio de almacenador
• Protección contra salpicaduras y virutas
• Unidad automática de suministro de grasa
• Apertura/cierre automático de puerta frontal
• Suministro hidráulico & neumático para fijaciones
• Secador de aire
• Makino Professional L Control
• Selección pulgada/métrica
• Interpolación helicoidal
• Interpolación cilíndrica
• Almacenamiento programas pieza (1.280 m)
• Programas pieza (400 total)
• Offsets de herramienta (400 total)
• Pares de coordenadas de trabajo (48)
• Función High Speed Skip
• Rosqueado rígido
• MPG tipo fijo
• Macro personalizada (700 variables)
• Edición extendida de programas
• Visualización horas de funcionamiento y cantidad de piezas
• Luz de trabajo
• Luz de señal (3 niveles)

Especificaciones técnicas (métricas)
Mesa: diámetro 120 mm
X: 400 mm Y: 300 mm Z: 300 mm

Eje A: 0,001°
RPM husillo: 16.000 (HSK‑A50), opcional - 8.000 (HSK‑A50)
Avance rápido: 48 m/min
Velocidad de corte: 48 m/min
Pieza máxima: 600 x 400 x 500 mm
Carga máxima: 300 kg
Capacidad ATC: 15 (HSK‑A50) - estándar (30 opc)
Chip to Chip: 3,5 a 4,5 s
Diámetro máximo de herramienta: 30 mm / 80 mm (ALL/ADJ)
Peso máximo de herramienta: 5 kg
ATC opcional: Sí

Especificaciones técnicas (imperiales)
Mesa: diámetro 4.75"
X: 15.7" Y: 11.8" Z: 11.8"

Eje A: 0,001°
RPM husillo: 16.000 (HSK‑A50), opcional - 8.000 (HSK‑A50)
Avance rápido: 1.890 ipm
Velocidad de corte: 1.890 ipm
Pieza máxima: 39.4" x 19.7" x 17.7"
Carga máxima: 661 lbs
Capacidad ATC: 15 (HSK‑A50) - estándar (30 opc)
Chip to Chip: 3,5 a 4,5 s
Diámetro máximo de herramienta: 1.18" / 3.14" (ALL/ADJ)
Peso máximo de herramienta: 11 lbs
ATC opcional: Sí

Datos técnicos / especificaciones

• Modelo: L2 APC
• Tipo de máquina: Centro de mecanizado vertical 3 ejes
• Husillo: 16.000 RPM, 20 HP (HSK–A50) — opcional 8.000 RPM
• Capacidad ATC: 15 herramientas estándar (30 opcionales)
• Mesa / Carrera (métrico): X 400 mm, Y 300 mm, Z 300 mm
• Envolvente máxima de la pieza (métrico): 600 x 400 x 500 mm
• Carga máxima: 300 kg
• Avance rápido: 48 m/min
• Velocidad de corte: 48 m/min
• Tiempo chip a chip: 3,5–4,5 s
• Refrigeración por husillo: 210 psi
• Diámetro / peso máximo de herramienta: 30 mm / 5 kg (ALL/ADJ: 80 mm)
• Control: Makino Professional L Control (selección pulgada/métrica)
• Almacenamiento: Almacenamiento de programas 1.280 m; 400 programas; 400 offsets de herramienta
• Pares de coordenadas de trabajo: 48
