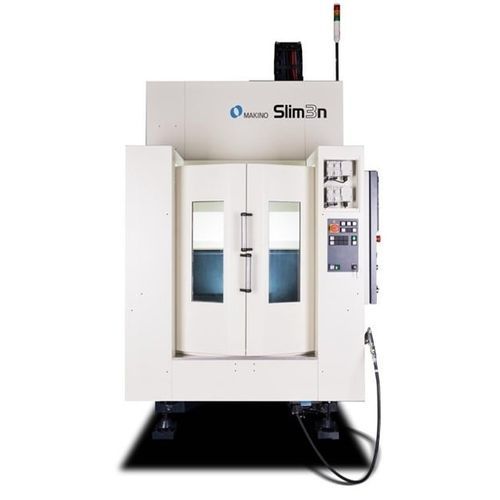

Centro de mecanizado CNC 3 ejes Slim3n APC

verticalHSK-A5026 herramientas

Resumen
Centro de mecanizado vertical compacto diseñado para la producción de piezas en alta volumen. El Slim3n APC de Makino incorpora un cambiador de paletas integral (APC) que permite preparar una paleta mientras se mecaniza en la otra, reduciendo tiempos de preparación y aumentando el rendimiento.

Diseño y rendimiento
Estructura de bastidor cerrado optimizada mediante FEA con columnas de soporte largas que proporcionan alta rigidez y resistencia a la torsión para resultados consistentes. La tecnología de husillo Makino se centra en rigidez, precarga constante, equilibrado en varios planos y reducción del crecimiento térmico para minimizar vibraciones. Disponible con husillo de 16.000 rpm (estándar) o 8.000 rpm (opcional). El cono estándar es HSK-A50.

Configuración para producción
Equipo con magazín de 26 herramientas con toma directa sin brazo y diseño de puerta integrada para cambios de herramienta rápidos y fiables. Refrigeración por boquilla y lavado estándar; la estructura está inclinada para una evacuación eficiente de virutas. Opcionalmente puede instalarse un transportador elevable (Lift Up Chip Conveyor) en la parte trasera para grandes volúmenes de virutas. Los recorridos rápidos y las tasas de avance favorecen ciclos de producción de alta velocidad.

Especificaciones técnicas (métrico)
Paleta: 550 mm x 300 mm
Recorridos X / Y / Z: X: 500 mm, Y: 400 mm, Z: 400 mm
RPM del husillo: 16.000 (opcional 8.000)
Cono de husillo: HSK-A50
Recorrido rápido: 50.000 mm/min
Avance de corte: 1 - 20.000 mm/min
Pieza máxima: ⌀1.200 mm x 475 mm (con limitaciones)
Carga máxima: 400 kg
Capacidad ATC: 26

Especificaciones técnicas (imperial)
Paleta: 21.6" x 11.8"
Recorridos X / Y / Z: X: 19.7", Y: 15.7", Z: 15.7"
RPM del husillo: 16.000 (opcional 8.000)
Cono de husillo: HSK-A50
Recorrido rápido: 1969 ipm
Avance de corte: 0.04 - 787 ipm
Pieza máxima: ⌀47.2" x 18.7" (con limitaciones)
Carga máxima: 881 lb
Capacidad ATC: 26

Características / especificaciones técnicas

• Tipo de máquina: Centro de mecanizado vertical compacto, APC (cambiador de paletas integral) para producción en alta volumen
• Diseño estructural: Bastidor cerrado con columnas largas; optimizado por FEA para rigidez y resistencia a la torsión
• Opciones de husillo: 16.000 rpm estándar; 8.000 rpm opcional; cono HSK-A50
• Herramientas: Magazín de 26 herramientas con toma directa sin brazo y puerta integrada
• Capacidad avance/velocidad: Recorrido rápido hasta 50.000 mm/min; avance de corte 1–20.000 mm/min (métrico)
• Tamaño de paleta / recorridos: Paleta 550 x 300 mm; recorridos X 500 mm, Y 400 mm, Z 400 mm
• Capacidad de pieza: Diámetro máximo 1.200 mm x 475 mm (con limitaciones)
• Carga útil: Máx. 400 kg
• Refrigeración / evacuación de virutas: Boquilla y lavado estándar; estructura inclinada para evacuación; transportador elevable opcional
