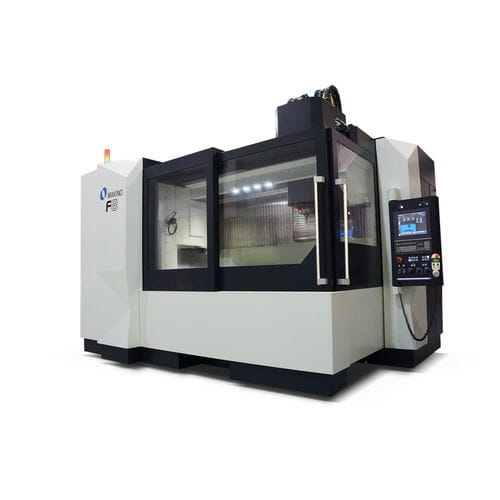

Centro de mecanizado CNC 3 ejes F8

verticalCAT50HSK-A 100

Descripción general
El centro de mecanizado vertical F8 está diseñado para el mecanizado de piezas grandes, aportando rigidez, precisión y capacidad para trabajos de desbaste y acabado en componentes de gran tamaño como matrices, moldes y piezas médicas. Su diseño con buen acceso facilita los ajustes y los cambios de producción, reduciendo el WIP y los plazos de entrega.

Características clave

• Husillo estándar de 50 hp, 10.000 RPM (CAT50) con opción HSK-A100 o HSK-A63 de alta velocidad para trabajos de molde/matriz
• Amplia zona de trabajo y carga máxima de 2.500 kg para componentes pesados
• Retroalimentación por escalas y husillos de bolas con refrigeración central para minimizar la deriva térmica y mantener la precisión a largo plazo
• Revólver/almacén de 30 herramientas con amplia capacidad; admite herramientas de gran diámetro y peso
• Control Makino Professional 6 (Windows CE) con interfaz táctil a color y funciones de edición tipo PC
• Opciones SGI.5 y gestión avanzada de datos para reducir los tiempos de ciclo en cavidades y núcleos complejos

Tablas de especificaciones técnicas (tal como se muestran)
Encabezado métrico: Mesa: 1.550 x 800 mm
X: 1.300 mm Y: 800 mm Z: 650 mm

Especificaciones técnicas (métricas):
RPM del husillo: 10.000
Conicidad del husillo: CAT50 (HSK-A100 OPT)
Avance rápido: 24.000 mm/min
Avance de corte: 24.000 mm/min
Dimensiones máximas de la pieza: 1.550 x 800 x 550 mm
Carga máxima: 2.500 kg
Capacidad ATC: 30 herramientas
Diámetro máximo de herramienta: 200 mm
Peso máximo de herramienta: 20 kg
Capacidad ATC opcional: Sí

Encabezado imperial: Mesa: 61" x 31.5"
X: 51.2" Y: 31.5" Z: 25.6"

Especificaciones técnicas (imperiales):
RPM del husillo: 10.000
Conicidad del husillo: CAT50 (HSK-A100 OPT)
Avance rápido: 945 ipm
Avance de corte: 945 ipm
Dimensiones máximas de la pieza: 61" x 31.5" x 21.7"
Carga máxima: 5.511 lbs
Capacidad ATC: 30 herramientas
Diámetro máximo de herramienta: 7.87"
Peso máximo de herramienta: 44 lbs
Capacidad ATC opcional: Sí

Control, husillo y opciones
Control estándar: Makino Professional 6 (Windows CE) con interfaz táctil a color y menús operativos intuitivos. Husillo estándar: 50 hp, 10.000 RPM (CAT50). Opciones: HSK-A100, HSK-A63 de hasta 20.000 RPM para aplicaciones de molde/matriz. Opciones disponibles: gestión avanzada de datos y control servo SGI.5 para reducir tiempos de ciclo en geometrías complejas.

Aplicaciones
Mecanizado de piezas grandes, grandes componentes de matrices y moldes, desbaste y acabado de moldes, fresado a alta velocidad/dificultad y producción médica que requiere geometrías 3D complejas.

Especificaciones técnicas

• Modelo: F8 (Vertical 3-Axis)
• Mesa (métrica): 1.550 x 800 mm; X: 1.300 mm, Y: 800 mm, Z: 650 mm
• Mesa (imperial): 61" x 31.5"; X: 51.2", Y: 31.5", Z: 25.6"
• Potencia husillo (estándar): 50 hp
• Velocidad husillo (estándar): 10.000 RPM
• Husillo opcional: hasta 20.000 RPM (opción HSK-A63)
• Conicidad husillo: CAT50 estándar (HSK-A100 opcional)
• Avance rápido: 24.000 mm/min (945 ipm)
• Avance de corte: 24.000 mm/min (945 ipm)
• Pieza máxima (métrica): 1.550 x 800 x 550 mm
• Pieza máxima (imperial): 61" x 31.5" x 21.7"
• Carga máxima: 2.500 kg (5.511 lbs)
• Capacidad ATC: 30 herramientas (capacidad ATC opcional disponible)
• Diámetro máximo herramienta: 200 mm (7.87")
• Peso máximo herramienta: 20 kg (44 lbs)
• Retroalimentación y precisión: retroalimentación por escalas, husillos de bolas refrigerados para reducir la deriva térmica
• Sistema de control: Makino Professional 6 (Windows CE) con gran pantalla táctil a color
• Opciones avanzadas: gestión avanzada de datos; Super Geometric Intelligence (SGI.5) para reducir tiempos de ciclo en mecanizado complejo de moldes
