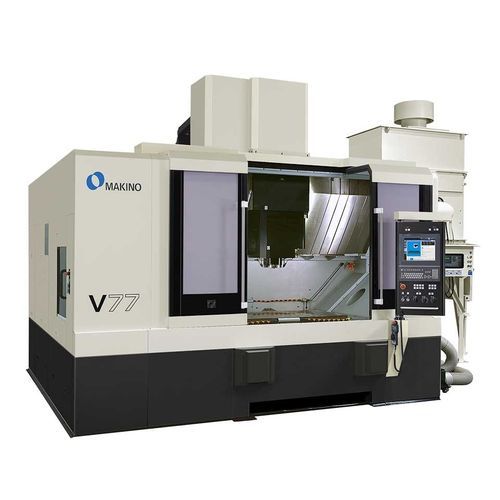

Centro de mecanizado CNC 3 ejes V77 (50 Taper)

verticalCAT50HSK-A 100

Resumen
El centro de mecanizado vertical V77 ha sido diseñado para minimizar la distorsión térmica y garantizar la precisión de las piezas, mejorando los acabados en moldes/utillajes.

Características térmicas y de precisión
El V77 incorpora mejoras de precisión mediante control ambiental de la máquina, como el sistema de lubricación bajo rodamiento refrigerado en el núcleo de Makino, que minimiza la deformación del husillo, y protecciones tipo doble pantalla para reducir el efecto de los cambios de temperatura en la planta.

Aplicaciones
La máquina V77 (50 Taper) es ideal para el mecanizado de moldes/utillajes de tamaño medio y grande y piezas de precisión que requieren exactitud a nivel micrón y acabados superficiales exigentes. El V77 puede desbastar y terminar cavidades/raíces en acero endurecido más eficazmente y a menor costo que máquinas de uso general.

Husillo y herramientas
La máquina equipa un husillo con cono CAT50, 12 000 rpm, y puede configurarse con una interfaz HSK-A100 opcional o un husillo HSK-A100 opcional de 18 000 rpm. El cargador estándar de 30 herramientas puede ampliarse opcionalmente a 40 o 60 herramientas.

Control y software
Equipado con el control Makino Professional 6, que ofrece una plataforma estable y segura con una interfaz gráfica de usuario (GUI) intuitiva. El control dispone de pantalla táctil color de gran tamaño y aplicaciones en pantalla con menús y funciones tipo PC (cortar, pegar, copiar, buscar, reemplazar, etc.) poco comunes en controles de máquinas-herramienta.

Tecnologías de rendimiento
La avanzada gestión de datos y el control servo propietario Super Geometric Intelligence (SGI.5) reducen los tiempos de ciclo en moldes, cavidades complejas y núcleos hasta en un 40 % frente a muchas otras tecnologías de control.

Mesa (envolvente de la máquina)
Mesa: 1.400 x 700 mm
X: 1.200 mm Y: 700 mm Z: 650 mm

Especificaciones técnicas

• RPM del husillo: 12 000
• Cono del husillo: CAT50 (HSK-A100 opcional)
• Avance rápido: 20 000 mm/min
• Avance de corte: 20 000 mm/min
• Pieza máxima (métrica): 1.400 x 700 x 550 mm
• Carga máxima: 2 500 kg
• Capacidad ATC: 30 (40 opcional)
• Tiempo herramienta a herramienta: 5 s
• Diámetro máximo de herramienta: 145 mm
• Peso máximo de herramienta: 20 kg
• Capacidad ATC opcional: Sí
