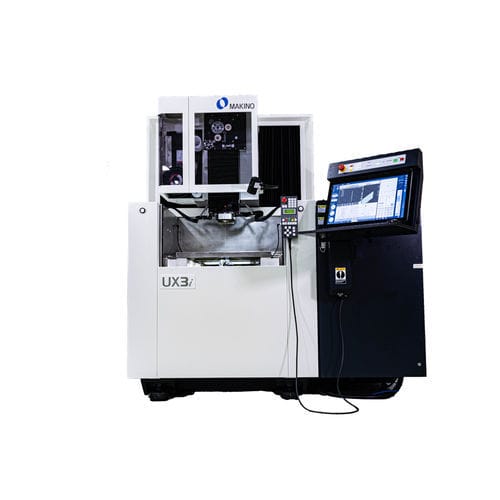

Máquina de electroerosión wire EDM UX3i

de alta precisiónde precisión

Resumen del producto
El UX3i es una máquina de electroerosión por hilo de alta precisión (serie UXi) diseñada para mecanizados con tolerancias estrictas. El generador HFG permite frecuencias más altas con corriente menor para mejorar el acabado superficial aumentando a la vez la velocidad de mecanizado; ejemplo: una punzonadora H13 de 50 mm mecanizada con objetivo de 10 µin Ra alcanzó 8 µin Ra en mecanizado de cuatro pasadas con aproximadamente 5% menos tiempo de mecanizado.

Características de la serie UXi

• Sistema de refrigeración con radiador interno para mejorar la estabilidad térmica del bastidor.
• Unidad de refrigeración de alta precisión que mantiene la temperatura dentro de ±0.1ºC para limitar las fluctuaciones térmicas que afectan la precisión.
• Placa de trabajo con mayor exactitud de planitud para mejorar la precisión estática.
• Sistema de lavado automático de la placa de sello para mantenerla lubricada y más limpia.
• Sistema de guía de hilo Hyper Drive Extreme accionado por motor servo AC para una gama más amplia de tensiones de hilo y mejor control dinámico de esquinas.
• Tensión de hilo consistente para resultados precisos en cortes complejos; el control dinámico de esquinas incluido en la base de datos tecnológica mejora rectitud, tamaño, forma y precisión de esquinas.
• Enhebrado sin chorro que permite enhebrar piezas interrumpidas/huecas y orificios de arranque muy pequeños.
• Mejorado sistema de enhebrado automático con proceso de recocido para ayudar a enderezar el hilo y garantizar un enhebrado fiable y consistente.
• El enhebrado automático Hyper Drive Extreme permite enhebrar en la separación tras la rotura del hilo, reduciendo el tiempo de recuperación en determinadas aplicaciones.

Ejemplo del generador HFG
El generador HFG permite una frecuencia mayor con menor corriente para mejorar el acabado superficial y aumentar la velocidad de corte. En una prueba representativa (H13, punzón 50 mm), el mecanizado en cuatro pasadas produjo un acabado de 8 µin Ra (0,20 µm Ra) frente al objetivo de 10 µin Ra (0,25 µm Ra) y redujo el tiempo de mecanizado aproximadamente un 5% .

Especificaciones técnicas (selección)

• Modelo: UX3i
• Tipo de máquina: Electroerosión por hilo de alta precisión (serie UXi)
• Estilo de mesa: mesa 3 caras, 630 x 460 mm (24.8” x 18.11”)
• Recorridos (X x Y x Z): 370 x 270 x 220 mm (14.6" x 10.6" x 8.7")
• Recorrido eje U: ±50 mm (±1.96")
• Recorrido eje V: ±50 mm (±2.0")
• Tamaño máximo de pieza: 770 x 590 x 220 mm (30.3" x 23.2" x 8.7" altura)
• Peso máximo de pieza: 600 kg (1,323 lbs)
• Tamaño del tanque: 790 x 611 mm (31.10" x 24.05")
• Diámetros de hilo disponibles: 0.070, 0.100, 0.150, 0.200, 0.250, 0.300 mm (estándar 0.003" - 0.012" ø)
• Refrigeración / estabilidad térmica: radiador interno + chiller de alta precisión manteniendo ±0.1ºC
• Placa de trabajo: mayor precisión de planitud para mejor precisión estática
• Mantenimiento de sellos: lavado automático de placa de sellado
• Guía / enhebrado del hilo: Hyper Drive Extreme Wire Guide, tensión por servo AC, enhebrado sin chorro, enhebrado automático mejorado con recocido, capacidad de enhebrar en la separación tras rotura del hilo
• Generador: HFG Generator — mayor frecuencia con menor corriente para mejorar acabados y aumentar velocidades de mecanizado (ejemplo: ~5% menos tiempo de ciclo y mejor Ra en la prueba).
