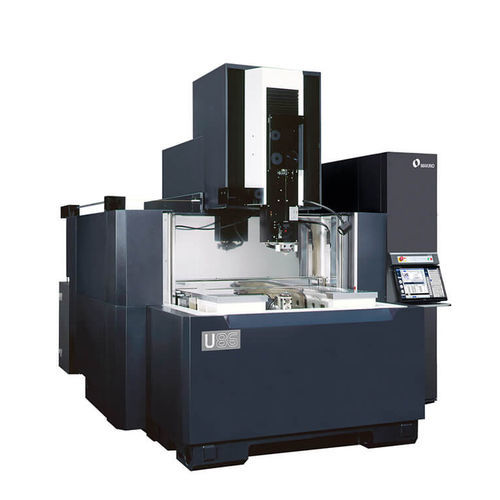

Máquina de electroerosión de hilo U86

wire EDMde alta precisiónde alta velocidad

Descripción general
La Makino U86 es una máquina de electroerosión por hilo diseñada para piezas grandes y pesadas, admitiendo piezas de hasta 1.400 × 987 mm (55,1" × 38,8") y pesos de hasta 3.000 kg (6.614 lb). Combina recorridos y una cuba de gran capacidad con la precisión y el control de los modelos EDM más compactos. La mesa de trabajo fija reduce las variables derivadas del movimiento de la pieza y del dieléctrico, mejorando la precisión. El depósito dieléctrico integrado en la base reduce la huella y mejora la estabilidad térmica.

Características clave

• Diseño de mesa de trabajo fija para eliminar variables de desplazamiento de la pieza y del dieléctrico, mejorando la precisión.
• Depósito dieléctrico integrado en la base para menor huella y mejor estabilidad térmica.
• Cuba elevable con acceso en 3 lados para un acceso sin restricciones a la zona de trabajo, facilitando la carga/descarga y el mantenimiento.
• Recorrido Z estándar 520 mm (20,47") con opción de 620 mm (24,41"); ambas configuraciones ofrecen recorrido totalmente utilizable sin zonas muertas.
• Capacidad para piezas muy grandes y pesadas (confirmar límites exactos según la configuración).

Control e interfaz de operador
La U86 utiliza el control Hyper i de Makino con pantalla táctil ancha HD de 24" que admite gestos pinch/swipe/drag. El control ofrece un flujo Program/Setup/Run claro, Handbox avanzado, manuales electrónicos a bordo, vídeos de formación y la función E‑Tech Doctor para asistencia y aumento de productividad.

Rendimiento y tecnología

• H.E.A.T. (High Energy Applied Technology) de serie para mayores velocidades de mecanizado y precisión estable en condiciones de flujo difíciles; emplea dos bombas de enjuague controladas por CNC independientes para alta presión y volumen.
• Sistema Split‑V Wire Guide para mayor vida útil y menor mantenimiento; permite el enhebrado automático del hilo a la altura total del recorrido Z.
• Ajustes de condiciones de mecanizado optimizados para equilibrar velocidad, precisión, acabado superficial y bajo consumo de hilo para reducir costes operativos.

Accesibilidad y servicio
Diseño ergonómico con cuba elevable y acceso en tres lados para facilitar la carga/descarga de piezas grandes y simplificar las tareas de mantenimiento.

Tecnologías relacionadas
La U86 integra desarrollos Makino en ergonomía de control (Hyper i), tecnología de flujo H.E.A.T., guía de hilo Split‑V y recursos a bordo para el operador (manuales, vídeos, E‑Tech Doctor).

Especificaciones técnicas (referencia)

• Huella de la mesa modelo (referencia): 1.220 × 910 mm.
• Recorridos: X: 800 mm, Y: 600 mm, Z: 500 mm (estándar); recorrido Z estándar 520 mm (20,47"), opción 620 mm (24,41").
• Eje U: ±101 mm; Eje V: ±101 mm.
• Tamaño de la cuba (métrico): 1.400 × 910 mm.
• Tamaño máximo de la pieza (ref. imperial): 48.0" × 35.8" × 19.7" (Z opcional 19.7").
• Peso máximo de la pieza: hasta 3.000 kg (6.614 lb) — confirmar según configuración.
• Tamaños de hilo disponibles (métrico): 0,20 mm, 0,25 mm, 0,30 mm (imperial: 0,008", 0,010", 0,012").
• Sistema Split‑V Wire Guide con mayor vida útil y enhebrado automático a plena carrera Z.
• Control: Hyper i CNC con pantalla táctil de 24", Handbox avanzado, manuales electrónicos a bordo, vídeos de formación y E‑Tech Doctor.
• H.E.A.T.: dos bombas de enjuague controladas por CNC independientes para enjuague de alta presión y gran volumen que reducen los tiempos de ciclo en condiciones de enjuague difíciles.
