Máquina de electroerosión wire EDM U53j

de alta precisiónde precisiónrobotizada

Resumen

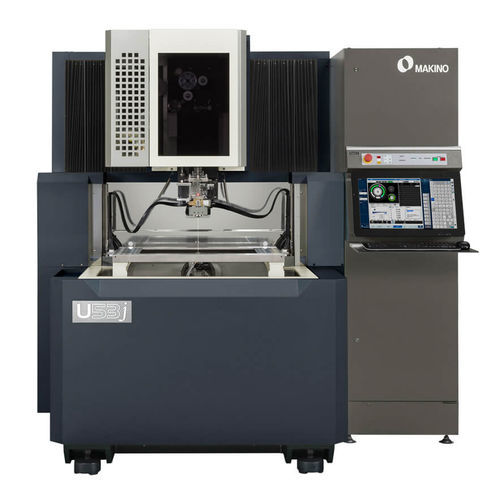

La U53j es una máquina de electroerosión por hilo diseñada para mecanizado de alta precisión con mayores recorridos y una mesa de trabajo estacionaria que mejora la precisión al eliminar el desplazamiento de masa dieléctrica propio de los diseños con mesa móvil. Un depósito de electrodo integrado en la base y la circulación de aire refrigerado por las cubiertas internas ayudan a mantener la estabilidad térmica.

Control y funciones para el operador
La máquina incorpora el control Hyper i con una pantalla táctil HD de clase 24 pulgadas y un flujo de trabajo sencillo en 3 pasos (Programa / Preparación / Ejecución). Las ayudas estándar incluyen una handbox multifunción, manuales electrónicos, vídeos instructivos y funciones de ayuda E-Tech Doctor para facilitar la puesta a punto y la productividad.

Aplicaciones y productividad

• Tanque elevable y descendente de 3 lados para acceso ergonómico y mantenimiento simplificado
• Altura del tanque programable por NC y diseño preparado para automatización que facilita la integración robótica
• Sistema de sonda 3D opcional para reducir el tiempo de montaje de la pieza
• Opción H.E.A.T. para mejorar el rendimiento en aplicaciones con mal flujo de fluido

Rendimiento y precisión
La U53j es adecuada para la producción de moldes de inyección plástica de alta precisión, herramientas de estampado y componentes médicos. Puede alcanzar acabados superficiales de hasta 0,08 µm Ra (34 µin Ra) con el Crystal Circuit y trabajar con diámetros de hilo hasta 50 µm (0,002"). Las tolerancias de alineación en el montaje proporcionan rectitud de eje de 3 µm (0,0001") y escuadrado/parallelismo de 4 µm (0,00015").
