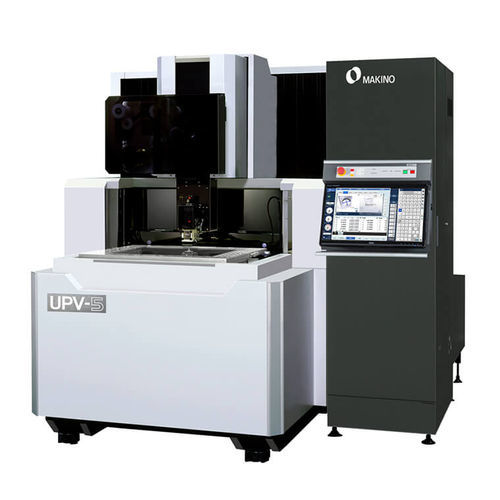

Máquina de electroerosión wire EDM UPV-5

de alta precisiónde precisión3D

Resumen
La máquina de electroerosión por hilo UPV-5 ofrece mecanizado de ultra-precisión con dieléctrico a base de aceite que controla la energía de descarga, permitiendo corte a baja potencia y acabados superficiales de hasta 0,02 µm Ra (1 µin Ra). El dieléctrico de aceite es químicamente neutro (sin oxidación), protege materiales sintéticos como PCD y carburo, y reduce el impacto metalúrgico (reducción de HAZ y recast) frente a dieléctricos a base de agua.

Diseño y aplicaciones
Construida sobre la plataforma Uj-Series de Makino con mesa estacionaria y tolerancias de construcción ajustadas, la UPV-5 incorpora una cuba elevable de trabajo de 3 lados para un acceso sencillo y para facilitar la automatización. Está dirigida a aplicaciones de ultra-precisión como piezas de troqueles de corte fino y estampación de precisión, y puede configurarse para fabricación de inserts de herramientas de corte con sonda 3D integrada y mesa rotativa opcionales.

Control y funciones para el operario
De serie con el control Hyper i de Makino en una pantalla táctil HD de clase 24" con funciones tipo smartphone/tablet pinch/swipe/drag y un handbox avanzado. Hyper i incluye manuales electrónicos a bordo, diagnósticos E-Tech Doctor y tutoriales en vídeo. La UPV-5 se suministra de serie con equipos de seguridad integrados, incluido un sistema de extinción para operación prolongada sin vigilancia.

Ventajas clave

• Dieléctrico a base de aceite que permite energía de descarga ultra-baja y acabados de 0,02 µm Ra (1 µin Ra)
• Elimina la oxidación y preserva la integridad metalúrgica del acero, PCD y carburo
• Construcción Uj-Series con mesa estacionaria para alta precisión
• Cuba elevable 3 lados para acceso fácil y compatibilidad con automatización
• Control Hyper i con pantalla HD 24", handbox, diagnósticos y recursos de formación
• Extinción integrada de serie

Resumen técnico (tabla)
Mesa: 810 mm x 550 mm
X: 550 mm Y: 370 mm Z: 220 mm

Tamaño máximo de la pieza: 960 mm x 690 mm x 100 mm
Peso máximo de la pieza: 550 kg
Tamaño de la cuba: 810 mm x 550 mm

Nota
Configuración opcional con sonda 3D integrada y mesa rotativa para la fabricación de inserts de herramientas de corte; características orientadas a ultra-precisión y operación desatendida.
