Máquina de electroerosión de hilo UPV-3

de hilowire EDMde alta precisión

Descripción del producto

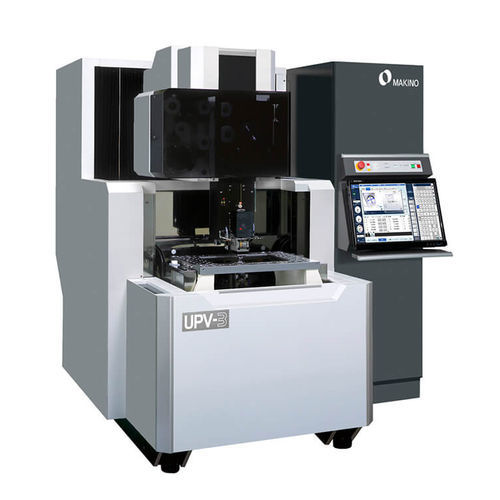

La UPV-3 es una máquina de electroerosión por hilo (Wire EDM) diseñada para mecanizados de ultra-precisión y acabados de superficie muy finos. Basada en la plataforma Makino Uj-Series Wire EDM con diseño de mesa fija, la UPV-3 cumple especificaciones de construcción más estrictas y utiliza un dieléctrico a base de aceite para lograr acabados hasta 0,02 µm Ra (1 µin Ra).

Características clave

• Fluido dieléctrico a base de aceite (el mismo aceite dieléctrico utilizado en Sinker EDM) que permite una brecha de chispa menor frente al agua desionizada.
• Logra un acabado superficial más fino y una mejor calidad metalúrgica gracias al mecanizado con niveles de potencia más bajos.
• Zona afectada por el calor (HAZ) reducida y capa de recocido mínima debido a la menor potencia de descarga.
• Evita la oxidación de piezas de acero dentro de la máquina y protege materiales sintéticos como el carburo y el PCD (evita la pérdida de aglutinante/cobalto).
• Diseño de mesa fija para máxima precisión y repetibilidad.
• Tanque de trabajo con elevación en tres lados para un mejor acceso operativo y carga/configuración simplificada.
• Sistema de control Hyper i con pantalla táctil HD de gran formato de clase 24" compatible con gestos pinch/swipe/drag.
• Handbox avanzado estándar, manuales electrónicos a bordo, función de diagnóstico E-Tech Doctor y tutoriales en vídeo para aumentar la productividad del operario.
• Sonda 3D de configuración integrada opcional y mesa rotativa opcional (adecuada para la fabricación de pastillas de herramienta).
• Sistema de extinción de incendios integrado de serie para operación prolongada confiable en modo desatendido.
• Ideal para aplicaciones de ultra-precisión como estampación de precisión, componentes fine-blanking y fabricación de pastillas de herramientas de corte.

Tabla técnica (métrico)
Mesas (mesa de trabajo): 630 mm x 450 mm
Recorridos (métrico): X: 370 mm, Y: 270 mm, Z: 220 mm
Tamaño máximo de la pieza (métrico): 780 mm x 590 mm x 100 mm
Peso máximo de la pieza (métrico): 350 kg
Tamaño del tanque (métrico): 790 mm x 610 mm

Tabla técnica (english)
Table (work table): 24.8" x 17.71"
Axis travels (english): X: 14.56"; Y: 10.63"; Z: 8.7"
U-Axis: +/-1.97"; V-Axis: +/-1.97"
Maximum Workpiece Size (english): 30.71" x 23.23" x 3.94"
Maximum Workpiece Weight (english): 771 lbs
Tank Size (english): 31.1" x 24.05"

Notas adicionales
El dieléctrico en aceite permite mecanizar a niveles de potencia mucho más bajos que el agua desionizada, proporcionando mejor acabado superficial y resultados metalúrgicos superiores, además de prevenir la oxidación y preservar la integridad del material.
