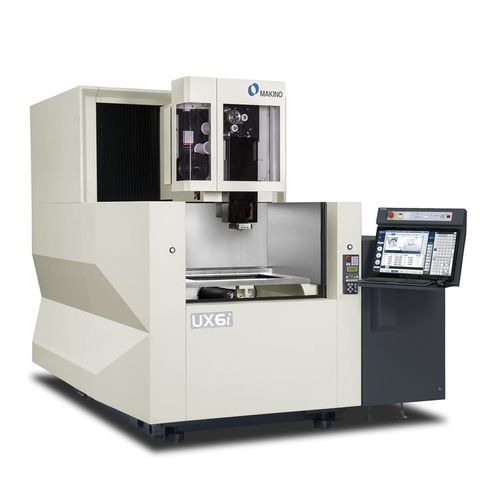

Máquina de electroerosión de hilo UX6i

de hilowire EDMde alta precisión

Descripción general
El Makino UX6i es una máquina de electroerosión por hilo diseñada para el mecanizado de precisión de aceros para herramientas y piezas complejas. El uso de un generador HFG de mayor frecuencia con menor corriente incrementa la velocidad de mecanizado al tiempo que mejora el acabado superficial, reduciendo los tiempos de ciclo incluso cuando no se requiere el acabado más fino. Ejemplo: un punzón H13 de 50 mm (2,0") mecanizado con objetivo de 10 µin Ra (0,25 µm Ra) logró una reducción del tiempo de mecanizado del 5 % y un acabado de 8 µin Ra (0,20 µm Ra) con mecanizado en cuatro pasadas.

Características de la serie UXi
La estabilidad térmica se gestiona mediante un sistema de refrigeración con radiador interno y un refrigerador de alta precisión que mantiene la temperatura dentro de ±0,1ºC. La plataforma UXi también ofrece una mesa con mayor precisión de planitud y una ducha de auto‑sellado para mantener la placa de sellado lubricada y más limpia. El sistema de guía de hilo Hyper Drive Extreme, accionado por un sistema de tensión con motor AC, proporciona una gama más amplia de ajustes de tensión del hilo y un control dinámico de esquinas mejorado para una mayor rectitud, tamaño, forma y precisión de las esquinas. Las mejoras en el enhebrado y la recuperación incluyen enhebrado sin chorros para piezas interrumpidas o huecas y para orificios de inicio muy pequeños, un sistema mejorado de enhebrado automático con recocido para enderezar el hilo, y la capacidad de enhebrar en una brecha tras la rotura del hilo para reducir el tiempo de recuperación.

Especificaciones técnicas (métricas)
Mesa: 4 caras 910 x 710 mm
X: 650 mm Y: 450 mm Z: 420 mm
Eje U: ±75 mm
Eje V: ±75 mm
Tamaño máximo de la pieza: 1000 x 800 x 400 mm (alto)
Peso máximo de la pieza: 1.500 kg
Tamaño del tanque: 1.070 mm x 880 mm
Diámetros de hilo disponibles: 0,100 mm, 0,150 mm, 0,200 mm, 0,250 mm, 0,300 mm ø

Especificaciones técnicas (imperiales)
Mesa: 4 caras 35,8" x 28,0"
X: 25,6" Y: 17,7" Z: 16,5"
Eje U: ±3,0"
Eje V: ±3,0"
Tamaño máximo de la pieza: 39,4" x 31,5" x 15,8" (alto)
Peso máximo de la pieza: 3,307 lb
Tamaño del tanque: 1.070 mm x 880 mm (como figura en métricas)
Diámetros de hilo disponibles: 0,004", 0,006", 0,008", 0,010", 0,012" ø

Especificaciones técnicas

• Modelo: UX6i
• Fabricante: Makino
• Mesa (métrica): 4 caras 910 x 710 mm — X 650 mm, Y 450 mm, Z 420 mm
• Mesa (imperial): 4 caras 35,8" x 28,0" — X 25,6", Y 17,7", Z 16,5"
• Recorrido eje U: ±75 mm (±3,0")
• Recorrido eje V: ±75 mm (±3,0")
• Tamaño máximo de la pieza: 1000 x 800 x 400 mm (39,4" x 31,5" x 15,8")
• Peso máximo de la pieza: 1.500 kg (3,307 lb)
• Tamaño del tanque: 1.070 mm x 880 mm (42,12" x 34,64")
• Diámetros de hilo disponibles: 0,100, 0,150, 0,200, 0,250, 0,300 mm (0,004", 0,006", 0,008", 0,010", 0,012")
• Mejoras del generador HFG: mayor frecuencia con menor corriente para mejorar el acabado superficial y reducir el tiempo de mecanizado (ej.: reducción del 5 %; conseguido 8 µin Ra / 0,20 µm Ra en H13)
• Control térmico: radiador interno + refrigerador de alta precisión que mantiene ±0,1ºC
• Mesa: precisión de planitud mejorada
• Enhebrado: enhebrado sin chorros, enhebrado automático mejorado con recocido, capacidad de enhebrar en una brecha tras rotura del hilo
• Guía de hilo: Hyper Drive Extreme Wire Guide System con tensión por motor AC y control dinámico de esquinas
