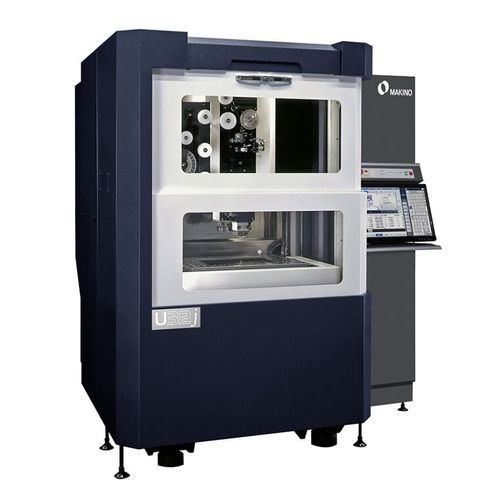

Máquina de electroerosión wire EDM U32j

para la fabricación de moldesde precisiónde alta precisión

Resumen
La máquina de electroerosión por hilo U32j está diseñada para alcanzar niveles superiores de precisión y capacidad de acabado superficial frente a los modelos estándar U3 y U3 H.E.A.T. Puede producir acabados superficiales de hasta 0,07 µm Ra (34 µin Ra) con el Crystal II Circuit y, opcionalmente, operar con diámetros de hilo de hasta 50 µm (0,002"). La U32j es adecuada para moldes de inyección de plástico de alta precisión, útiles de estampación de precisión y aplicaciones de componentes médicos.

Diseño y precisión
Emplea una configuración con mesa de trabajo estacionaria para mejorar la precisión y eliminar las variaciones de posición asociadas a las mesas móviles. La mayor precisión posicional se consigue mediante un alineado de montaje con tolerancias más estrictas, con precisiones de ejes de 3 µm (0,0001") en rectitud y 4 µm (0,00015") en escuadrado y paralelismo. El depósito dieléctrico integrado en la base reduce la huella y mejora la estabilidad térmica. La circulación de aire refrigerado alrededor de los ejes U/V/Z ayuda a mantener una temperatura de máquina constante para una precisión sostenida.

Operación y control
Incluye el Hyper i control de Makino con un proceso de operación sencillo en 3 pasos (Program / Setup / Run). El control cuenta con una gran pantalla táctil HD de 24" con manejo intuitivo pinch/swipe/drag. Las funciones estándar incluyen un Handbox avanzado de plena funcionalidad, manuales electrónicos integrados, vídeos formativos y funciones de ayuda E-Tech Doctor para apoyar la productividad del operario.

Ergonomía y automatización
Un tanque de trabajo programable elevable/descendible en 3 lados proporciona un excelente acceso ergonómico a la zona de trabajo y simplifica la carga y el ajuste. El tanque elevable también ofrece acceso sin obstáculos para el mantenimiento y una configuración preparada para la automatización que facilita la integración. Las opciones incluyen la tecnología Makino H.E.A.T. para aumentar la productividad en aplicaciones con mal flujo y un sistema de sonda 3D disponible para reducir el tiempo de montaje.

Características clave (nivel alto)

• Capacidad de acabado superficial hasta 0,07 µm Ra (34 µin Ra) con Crystal II Circuit
• Diámetros de hilo opcionales hasta 50 µm (0,002")
• Mesa de trabajo estacionaria para mejorar la precisión
• Depósito dieléctrico integrado para reducir la huella y mejorar la estabilidad térmica
• Circulación de aire refrigerado para la estabilidad térmica alrededor de los ejes
• Tanque de trabajo elevable/descendible programable 3 caras para ergonomía y preparación para automatización
• Hyper i control con pantalla táctil 24" HD, Handbox, manuales electrónicos y vídeos de formación
• Opciones: tecnología H.E.A.T. y sonda 3D

Especificaciones técnicas

• Modelo: U32j
• Mesa (métrico): 780 x 590 mm; Recorridos X: 370 mm, Y: 270 mm, Z: 220 mm
• Tamaño máximo de pieza (imperial): 30,7 x 23,2 x 8,7 "
• Peso máximo de la pieza (imperial): 1.322 lbs
• Tamaño del tanque (métrico): 790 x 610 mm
• Tamaño del tanque (imperial): 31,1 x 24,0 "
• Diámetros de hilo disponibles (métrico indicado): 0,08, 0,10, 0,15, 0,20, 0,25, 0,30 mm
• Diámetros de hilo disponibles (imperial indicado): 0,003, 0,004, 0,006, 0,008, 0,010 & 0,012 "
• Precisión posicional: 3 µm rectitud; 4 µm escuadrado y paralelismo
• Capacidad de acabado superficial: hasta 0,07 µm Ra (34 µin Ra)
• Hilo mínimo opcional: hasta 50 µm (0,002")
• Control: Hyper i control con pantalla táctil 24" class HD y Handbox avanzado
• Opcional: tecnología H.E.A.T., sonda 3D, configuración lista para automatización
